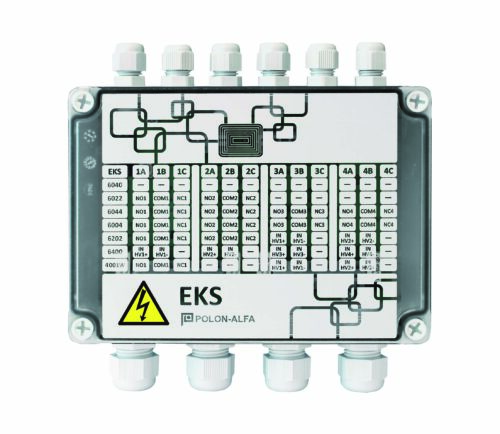

Element kontrolno-sterujący EKS-3022, POLON-ALFA

Element kontrolno-sterujący EKS-3022 to adresowalny moduł sterująco-kontrolny przeznaczony do współpracy z centralami systemu sygnalizacji pożarowej POLON 3000. Umożliwia sterowanie automatycznymi urządzeniami przeciwpożarowymi i alarmowymi, a także kontrolę ich zadziałania i sprawności.
Urządzenie wyposażone jest w dwa wejścia parametryczne (IN) oraz dwa wyjścia przekaźnikowe, pozwalające na podłączenie i nadzór różnych urządzeń wykonawczych, takich jak klapy pożarowe, wentylatory oddymiające, sygnalizatory, zawory odcinające lub systemy oddymiania.

Czujnik przekazuje do centrali informacje o stanie sterowanych urządzeń, błędach, przerwaniu obwodu oraz aktywacji przekaźnika. Działanie i tryby pracy elementu są programowane z poziomu centrali POLON 3000 – można definiować m.in. rodzaj pracy wyjścia, opóźnienia wysterowania i kasowania, kontrolę ciągłości przewodów oraz stan bezpieczny („fail safe”).

Zastosowanie

• Systemy adresowalne POLON 3000.
• Sterowanie i nadzór:

  • urządzeń oddymiających (klapy, centrale napędów, wentylatory),

  • sygnalizatorów i systemów ostrzegania,

  • drzwi przeciwpożarowych, zaworów, przepustnic i systemów odcinających,

  • dowolnych urządzeń technicznych wymagających kontroli zadziałania.

• Instalacje wewnętrzne i zewnętrzne (obudowa hermetyczna, IP66).

Co wchodzi w skład

• Element kontrolno-sterujący EKS-3022.
• Obudowa z poliwęglanu (IP66) z otworami montażowymi i dławikami kablowymi.
• Zestaw rezystorów kontrolnych.
• Dokumentacja producenta.

Parametry techniczne

• Napięcie zasilania z linii dozorowej: 16,5 ÷ 24,6 V DC.
• Pobór prądu z linii: < 220 µA.
• Liczba wejść (IN): 2 (bezpotencjałowe, NO lub NC).
• Liczba wyjść: 2 (styk przekaźnikowy NO/NC, przełączny).
• Obciążalność styków:

  • 2 A / 30 V DC (max 60 W),

  • 0,27 A / 230 V AC (max 62,5 VA).

• Zasilanie urządzeń sterowanych: 6 ÷ 220 V DC lub 230 V AC.
• Prąd rozruchowy: max 6 A (do 5 ms).
• Stan bezpieczny („fail safe”): bez zmiany, wysterowany lub niewysterowany.
• Funkcja kontroli ciągłości przewodu: włączona / wyłączona (programowalna).
• Zakres temperatur pracy: -40 °C do +85 °C.
• Wilgotność względna: do 95 % przy +40 °C.
• Stopień ochrony: IP66.
• Materiał obudowy: poliwęglan (PC), kolor szary.
• Wymiary: 175 x 173 x 60 mm.
• Masa: < 0,5 kg.
• Montaż: ścienny, cztery otwory w narożach obudowy.
• Gwarancja: 5 lat.

Cechy szczególne tej wersji

• 2 wejścia i 2 wyjścia przekaźnikowe – elastyczna konfiguracja dla różnych urządzeń SSP.
• Programowalne tryby pracy: ciągły, impulsowy, cykliczny, cykliczny skończony.
• Kontrola ciągłości przewodów – możliwość aktywacji z centrali.
• Stan bezpieczny („fail safe”) – trzy tryby definiowane z poziomu centrali.
• Wewnętrzny izolator zwarć – zachowanie ciągłości pętli dozorowej.
• Hermetyczna obudowa IP66 – instalacja wewnątrz i na zewnątrz budynków.
• Wskaźnik LED – sygnalizacja alarmu, usterki lub testu.

Normy i zgodność

• EN 54-17:2005 + AC:2007 – izolatory zwarć.
• EN 54-18:2005 + AC:2007 – elementy kontrolno-sterujące.
• Dyrektywy UE: CPR 305/2011, EMC 2014/30/UE, LVD 2014/35/UE.
• Certyfikat CNBOP-PIB (NB 1438) – stałość właściwości użytkowych.
• Deklaracja właściwości użytkowych wydana przez POLON-ALFA S.A.
