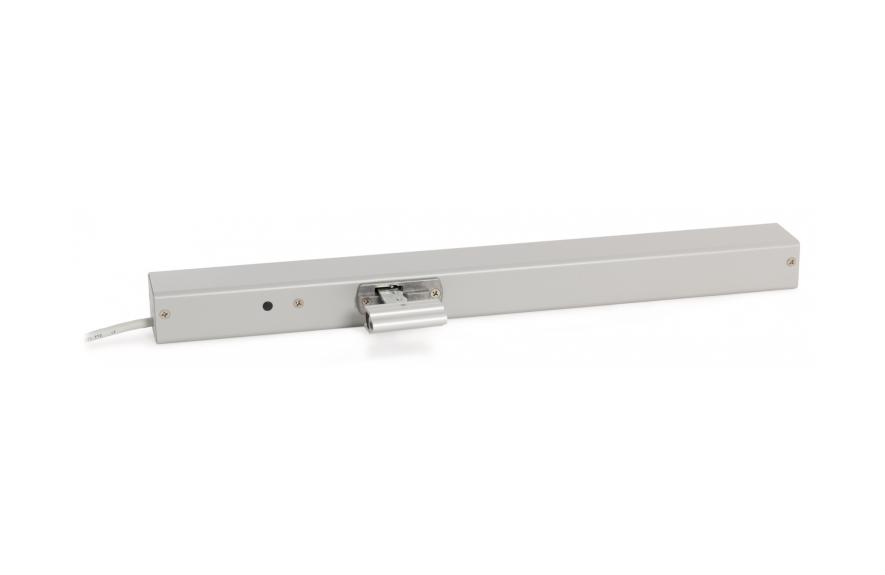

Napęd łańcuchowy KA 54 24V, D+H

Name: Napęd łańcuchowy KA 54, 24 V, D+H | NowMax
SKU: NM-1604
Availability: InStock

Napęd łańcuchowy KA 54 to siłownik zaprojektowany do pracy w systemach oddymiania oraz naturalnej wentylacji, gdzie wymagana jest wysoka siła, niezawodność i szybka reakcja. Dzięki trwałej konstrukcji, możliwości programowania oraz funkcji High Speed urządzenie sprawdza się w wymagających zastosowaniach dachowych i fasadowych, zapewniając pewne otwieranie skrzydeł nawet o dużej masie.

Zastosowanie

Napęd KA 54 stosowany jest w:

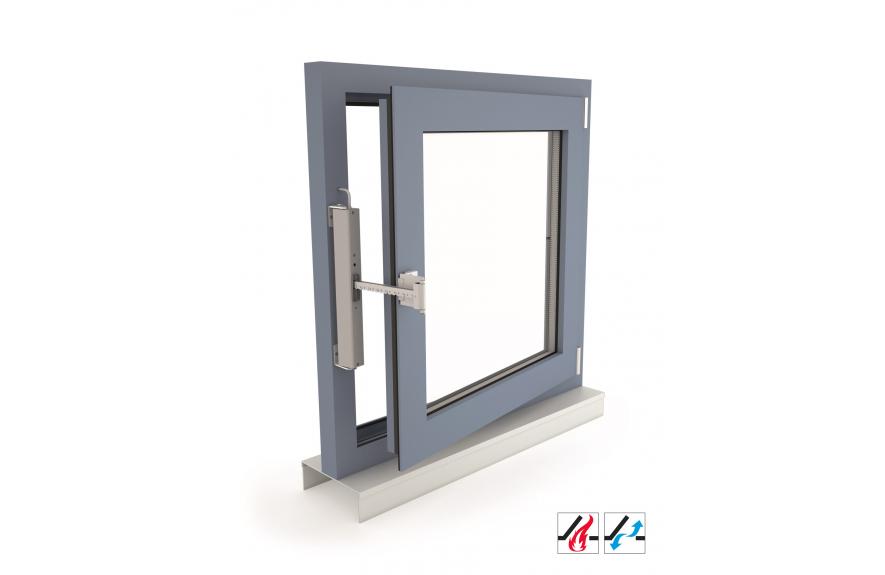

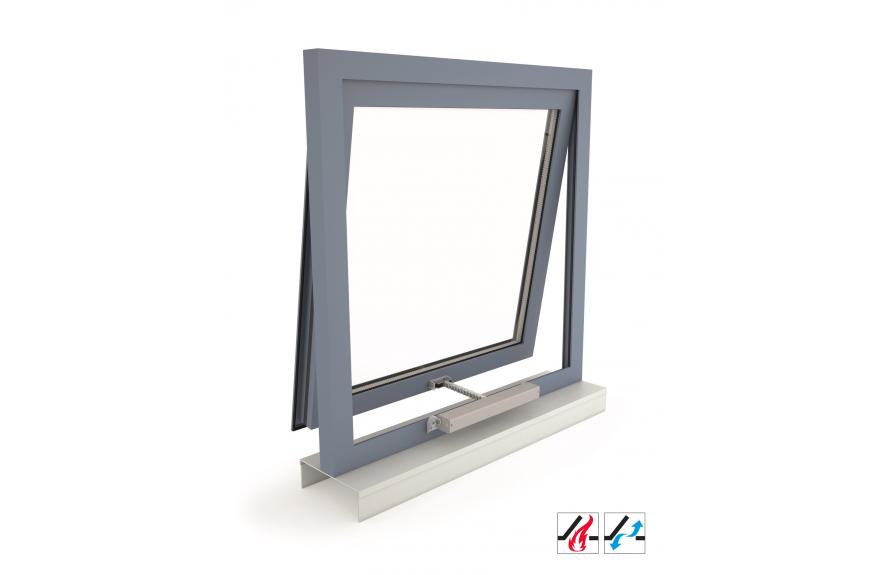

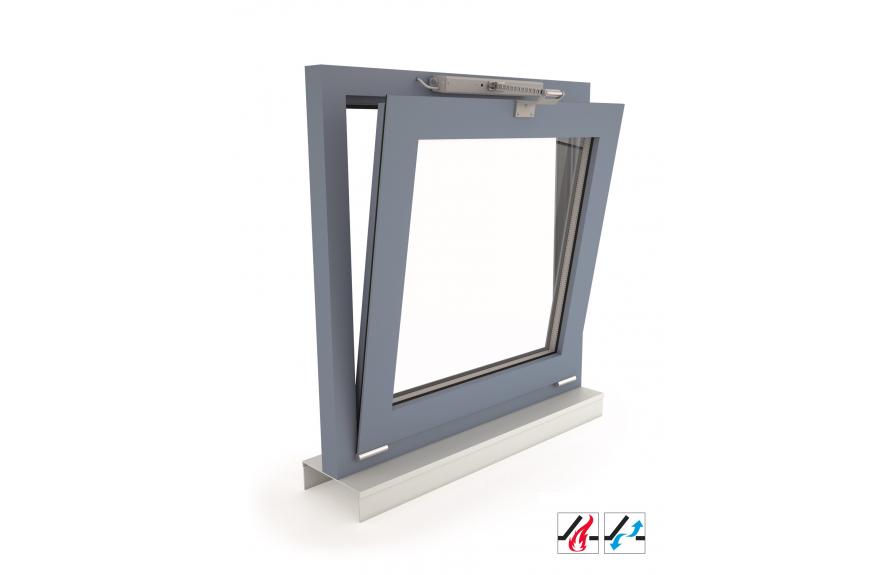

oknach rozwiernych, uchylnych i połaciowych
świetlikach dachowych i konstrukcjach wentylacyjnych
fasadach aluminiowych, drewnianych i PVC
systemach oddymiania zgodnych z EN 12101-2
instalacjach wymagających dużej siły otwierania i pewnej pracy w sytuacjach pożarowych

Dzięki kompaktowej budowie i wytrzymałemu łańcuchowi siłownik może być montowany w miejscach o ograniczonej przestrzeni montażowej.

Parametry techniczne

Zasilanie: 24 V DC / ±15% / 1,4 A
Siła pchająca: 500 N
Siła ciągnąca: 500 N
Siła blokująca: 2000 N
Żywotność: 20 000 podwójnych wysuwów
Prędkość otwierania: 11,8 mm/s
Prędkość otwierania HS: 17,2 mm/s
Prędkość zamykania: 11,8 mm/s
Stopień ochrony: IP32
Poziom hałasu: LpA ≤70 dB(A)
Zakres temperatur: –25°C do +55°C
Obudowa: aluminium malowane proszkowo
Kolor: srebrny aluminiowy (RAL ~9006)
Przewód: silikonowy 2,5 m

Cechy szczególne

certyfikowany zgodnie z EN 12101-2
mikroprocesorowa elektronika i możliwość indywidualnego programowania
funkcja High Speed do szybkiego otwierania w sytuacjach pożarowych
wytrzymały łańcuch zapewniający długotrwałą i bezawaryjną pracę
kompaktowe wymiary ułatwiające montaż
możliwość lakierowania we wszystkich kolorach RAL

Napęd łańcuchowy KA 54 w naszej ofercie

KA 54 to siłownik przeznaczony do instalacji wymagających dużej siły, szybkiej reakcji i długotrwałej pracy. Funkcja High Speed, wytrzymała konstrukcja oraz szeroki zakres dostępnych wysuwów pozwalają dopasować urządzenie do wielu typów okien i świetlików. W naszej ofercie znajdziesz również odpowiednie konsole i akcesoria, które wspierają poprawny montaż w różnych systemach stolarki.

Zasilanie	24 V DC / ±15% / 1,4 A lub 1,5 A
Siła pchająca	500 N
Siła ciągnąca	500 N
Siła blokująca	2 000 N
Żywotność	20 000 podwójnych wysuwów*
Prędkość otwierania	11,8 mm/s
Prędkość otwierania – HS (High Speed)	17,2 mm/s
Prędkość zamykania	11,8 mm/s
Stopień ochrony	IP 32
Poziom hałasu	LpA ≤70 dB(A)
Zakres temperatur	-25 °C … +75 °C
Obudowa	Aluminium
Powierzchnia	Malowana proszkowo
Kolor	Srebrny aluminiowy (~ RAL 9006)
Przewód	Kabel silikonowy o długości 2,5m
* W przypadku zastosowania w położeniu pionowym należy skonsultować się z działem sprzedaży firmy D+H!

Opcje siłownika KA 54

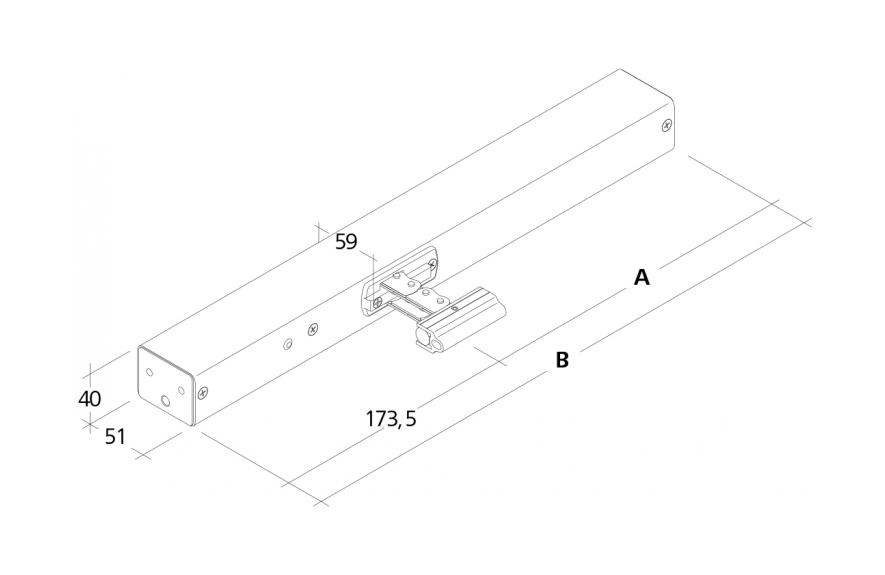

Typ	Nr art.	Wysuw	Wymiar A	Wymiar B	Waga	Uwagi
KA 54/350	26.000.55	350 mm	421 mm	247,5 mm	1,60 kg
KA 54/500	26.000.56	500 mm	496 mm	322,5 mm	1,90 kg
KA 54/600	26.000.57	600 mm	546 mm	372,5 mm	2,20 kg

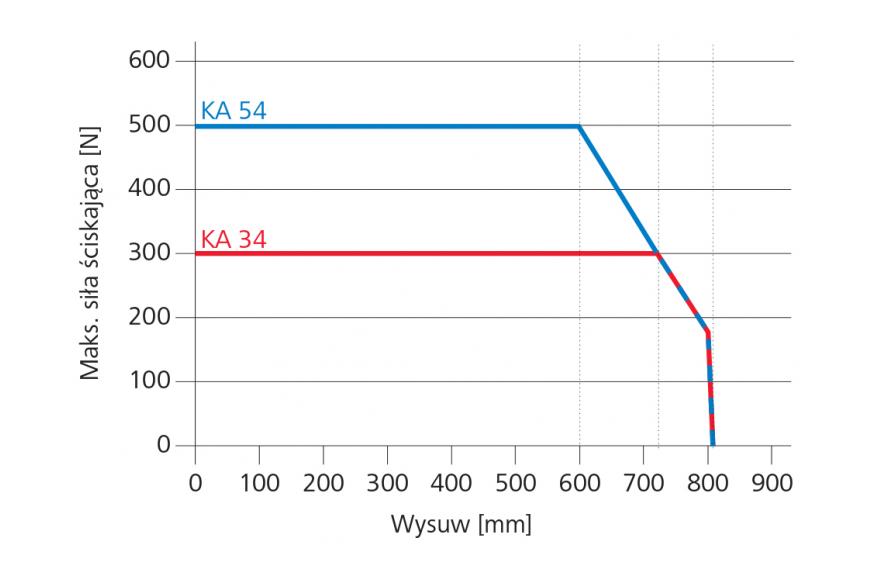

KA 54/700	26.000.58	700 mm	596 mm	422,5 mm	2,40 kg	Należy uwzględnić wykres siły ściskającej!
KA 54/800 HP 740	26.000.62	800 mm (740 mm)	646 mm	472,5 mm	2,60 kg	Należy uwzględnić wykres siły ściskającej!
KA 54/800 HP 780	26.000.63	800 mm (780 mm)	646 mm	472,5 mm	2,60 kg	Należy uwzględnić wykres siły ściskającej!
KA 54/890	26.000.64	800 mm (780 mm)	646 mm	472,5 mm	2,60 kg	Należy uwzględnić wykres siły ściskającej!
Konsole nie wchodzą w zakres dostawy i należy je zamawiać oddzielnie.
