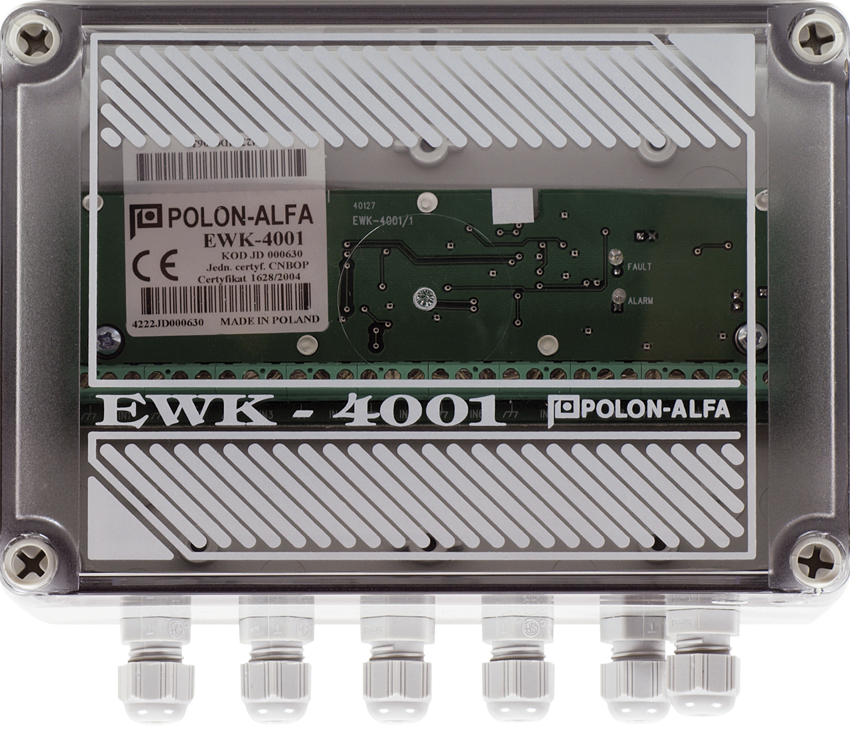

Element kontrolny wielowejściowy EWK-4001, Polon-Alfa

Element kontrolny wielowejściowy EWK-4001 to adresowalny moduł przeznaczony do kontroli stanów urządzeń przeciwpożarowych i zabezpieczających, takich jak drzwi pożarowe, klapy dymowe czy systemy oddymiania. Urządzenie współpracuje z centralami systemów POLON 4000 i POLON 6000, przekazując do centrali informacje o zmianach stanu kontrolowanych obwodów.
EWK-4001 wyposażony jest w osiem niezależnych wejść kontrolnych i wbudowany izolator zwarć, a jego szczelna obudowa o klasie IP 65 pozwala na montaż zarówno wewnątrz, jak i na zewnątrz budynków.

Zastosowanie

• Kontrola stanu urządzeń przeciwpożarowych (np. klapy dymowe, drzwi ogniowe, wentylatory).
• Nadzór nad zadziałaniem elementów automatyki pożarowej.
• Współpraca z centralami POLON 4100 / 4200 / 4500 / 4900 / 6000.
• Montaż w pobliżu kontrolowanych urządzeń, także w warunkach zewnętrznych.

Co wchodzi w skład

• Element kontrolny wielowejściowy EWK-4001.
• Wewnętrzny izolator zwarć.
• Dokumentacja producenta.

Parametry techniczne

• Napięcie pracy z linii dozorowej: 16,5–24,6 V DC.
• Pobór prądu w stanie dozorowania: ≤ 150 µA.
• Liczba wejść kontrolnych: 8.
• Typ wejść: bezpotencjałowe styki NO lub NC (konfigurowalne).
• Liczba elementów w linii dozorowej: do 20 szt.
• Liczba elementów w centrali:
  – POLON 4100: 40 szt.
  – POLON 4200: 50 szt.
  – POLON 4500: 80 szt.
  – POLON 4800: 64 szt.
  – POLON 4900: 100 szt.
  – POLON 6000: do 7920 szt.
• Czas potwierdzenia zmiany stanu: 6 s.
• Rezystancja wejść:
  – w stanie dozorowania: 20 kΩ (NO) / 5 kΩ (NC).
  – w stanie alarmowym: 5 kΩ (NO) / 20 kΩ (NC).
• Szczelność obudowy: IP 65.
• Wymiary: 175 × 146 × 75 mm (z dławikami).
• Masa: 0,5 kg.
• Temperatura pracy: –25 °C do +55 °C.
• Wilgotność względna: do 95% przy +40 °C.
• Kolor obudowy: szary (podstawa) z przezroczystą pokrywą.

Cechy szczególne tej wersji

• 8 niezależnych wejść kontrolnych z możliwością konfiguracji NO/NC.
• Wbudowany izolator zwarć zapewniający ciągłość pracy linii dozorowej.
• Automatyczne kodowanie adresu z centrali – zapamiętywane w pamięci nieulotnej.
• Odporna obudowa IP 65 – możliwość montażu w trudnych warunkach środowiskowych.
• Sygnalizacja optyczna (LED) stanów: alarm, uszkodzenie, zadziałanie izolatora.
• Praca w trybie adresowalnym, w systemach POLON 4000 / 6000.

Normy i zgodność

• EN 54-17:2005 + AC:2007 – izolatory zwarć.
• EN 54-18:2005 + AC:2007 – elementy kontrolne.
• Certyfikat CNBOP-PIB (1438) potwierdzający stałość właściwości użytkowych.
• Zgodność z dyrektywami CPR 305/2011 i EMC 2014/30/UE.
