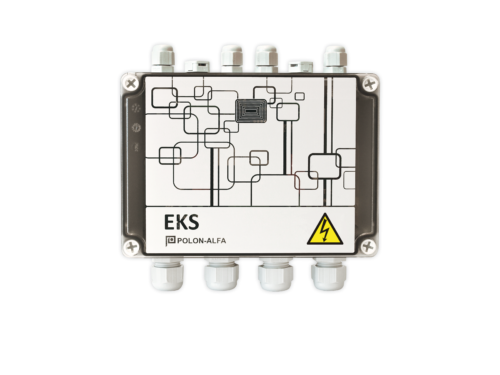

Element kontrolno-sterujący EKS-6222P

Element kontrolno-sterujący EKS-6222P to adresowalny moduł przeznaczony do systemów POLON 6000. Umożliwia sterowanie automatycznymi urządzeniami przeciwpożarowymi, kontrolę ich poprawnego zadziałania oraz nadzór nad innymi urządzeniami technicznymi. Wyposażony jest w cztery wejścia (2 × niskonapięciowe IN, 2 × wysokonapięciowe IN HV) oraz dwa wyjścia przekaźnikowe dużej mocy (12 A przy 230 V AC), co czyni go uniwersalnym elementem integracyjnym o rozszerzonych możliwościach.

Zastosowanie

• Sterowanie i nadzór automatycznych urządzeń przeciwpożarowych.
• Kontrola zadziałania urządzeń ppoż. i technicznych.
• Monitorowanie stanów wejść nisko- i wysokonapięciowych.
• Integracja instalacji z centralami adresowalnymi POLON 6000.

Co wchodzi w skład

• Element kontrolno-sterujący EKS-6222P.
• Dokumentacja producenta.

Parametry techniczne

• Napięcie pracy z linii dozorowej: 16,5–24,6 V DC.
• Pobór prądu z linii dozorowej: < 610 µA.
• Liczba wejść: 2 × IN (niskonapięciowe, NO/NC) + 2 × IN HV (6–220 V DC lub 230 V AC).
• Liczba wyjść: 2 × przekaźnikowe dużej mocy.
• Obciążalność styków: do 12 A / 230 V AC (prąd rozruchowy max 100 A/100 ms lub 250 A/50 ms).
• Funkcja fail safe – stan bezpieczny wyjść w przypadku zaniku zasilania.
• Kontrola ciągłości przewodów dla wejść IN i wyjść sterujących.
• Izolator zwarć linii dozorowej – tak.
• Obudowa: poliwęglan, szczelność IP 66.
• Zakres temperatur pracy: –40 °C do +70 °C.
• Wymiary: ok. 202 × 180 × 74 mm.
• Masa: < 0,55 kg.

Cechy szczególne tej wersji

• 4 wejścia (2 IN + 2 IN HV) i 2 wyjścia dużej mocy w jednym urządzeniu.
• Obsługa szerokiego zakresu napięć wejściowych (6–220 V DC, 230 V AC).
• Wyjścia o obciążalności 12 A / 230 V AC – możliwość sterowania urządzeniami wysokoprądowymi.
• Wbudowany izolator zwarć dla zwiększenia niezawodności systemu.
• Odporna obudowa IP 66, możliwość pracy na zewnątrz.
• Funkcja testu i sygnalizacja LED stanu pracy.

Normy i zgodność

• Zgodny z normami: EN 54-17:2005 + AC:2007, EN 54-18:2005 + AC:2007.
• Certyfikat stałości właściwości użytkowych wydany przez CNBOP-PIB (1438).
• Spełnia wymagania dyrektyw UE: CPR 305/2011, LVD 2014/35/UE, EMC 2014/30/UE.
