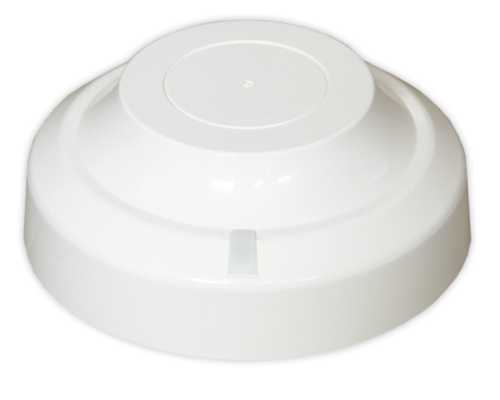

Adapter linii bocznej ADC-4001M

Adapter linii bocznej ADC-4001M jest elementem adresowalnym przeznaczonym do systemów POLON 4000 i POLON 6000. Umożliwia podłączenie nieadresowalnych czujek lub ręcznych ostrzegaczy pożarowych (np. serii 30 i 40) do adresowalnej pętli dozorowej centrali. Dzięki temu stanowi most pomiędzy urządzeniami konwencjonalnymi a adresowalną infrastrukturą SSP. Adapter posiada wbudowany izolator zwarć oraz sześć trybów pracy umożliwiających optymalizację poboru prądu i konfigurację odpowiednią do rodzaju zastosowanych czujek.

Zastosowanie

• Integracja nieadresowalnych czujek i ostrzegaczy pożarowych z systemami adresowalnymi POLON 4000 / 6000.
• Tworzenie linii bocznych (konwencjonalnych) w systemach adresowalnych.
• Praca z czujkami szeregu 30 i 40, w tym liniową czujką dymu DOP-40.
• Współpraca z czujkami innych producentów posiadającymi styki NO z rezystorem alarmowym.
• Możliwość tworzenia linii iskrobezpiecznych przy użyciu separatorów (np. STAHL lub Pepperl+Fuchs).

Co wchodzi w skład

• Adapter linii bocznej ADC-4001M.
• Dokumentacja producenta.

Parametry techniczne

• Napięcie pracy (z pętli dozorowej): 16,5–24,6 V DC.
• Pobór prądu z pętli: 0,5–16 mA (w zależności od trybu pracy).
• Dopuszczalny prąd dozorowania czujek: 0,15–2 mA.
• Maksymalna rezystancja linii bocznej: 2 × 25 Ω.
• Temperatura pracy: –25 °C do +55 °C.
• Dopuszczalna wilgotność: do 95% przy 40 °C.
• Stopień ochrony obudowy: IP 40.
• Wymiary (bez gniazda): Ø 115 × 43 mm; z gniazdem Ø 115 × 54 mm.
• Masa: ok. 130 g.
• Kolor obudowy: biały.
• Gniazdo instalacyjne: G-40.

Cechy szczególne tej wersji

• Umożliwia współpracę nieadresowalnych elementów z systemem adresowalnym.
• Obsługa czujek i ostrzegaczy serii 30, 40 oraz urządzeń z wyjściem NO.
• 6 trybów pracy dopasowanych do różnych konfiguracji czujek i rezystorów.
• Wbudowany izolator zwarć – zapewnia ciągłość pracy pętli dozorowej.
• Możliwość realizacji linii iskrobezpiecznych z dedykowanymi separatorami.
• Sygnalizacja LED:

• • czerwona – alarm pożarowy,

  • żółta – uszkodzenie lub izolacja zwarcia.

Normy i zgodność

• Zgodny z normami: EN 54-17:2005 + AC:2007, EN 54-18:2005 + AC:2007.
• Certyfikat stałości właściwości użytkowych wydany przez CNBOP-PIB (1438).
• Spełnia wymagania dyrektyw UE: CPR 305/2011, EMC 2014/30/UE.
