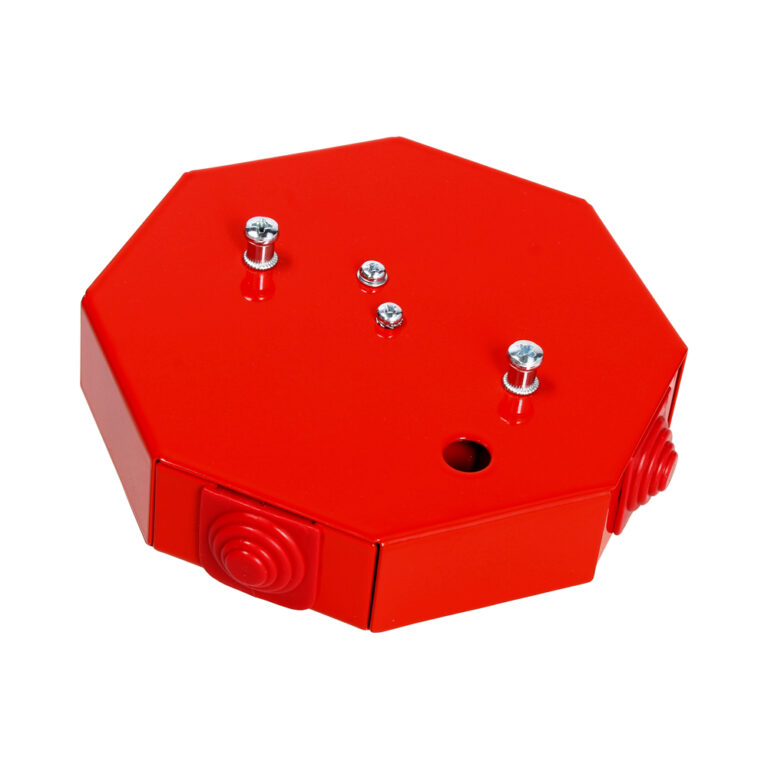

Puszka instalacyjna przeciwpożarowa PIP-3AN W2

Puszki instalacyjne przeciwpożarowe serii 3-AN od producenta W2 to puszki przeznaczone do podłączenia sygnalizatorów w systemach sygnalizacji pożaru (SSP), systemach DSO oraz instalacjach bezpieczeństwa. Jej kluczowym zadaniem jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i ochrona przed wyeliminowaniem z działania urządzeń znajdujących się poza strefą pożaru. Puszka instalacyjna przeciwpożarowa PIP-3AN/Rozgałeźna wykonana jest z blachy pokrytej czerwoną farbą proszkową. W ściankach bocznych podstawy umiejscowione zostały wsuwane od góry stopniowane przepusty wykonane z tworzywa uniepalnionego. Stopniowanie pozwala na dopasowanie otworu do wymaganej średnicy kabla (7-19 mm). Do podstawy puszki mocowanych jest bezpośrednio 6 kostek ceramicznych o 2 torach prądowych (zaciskach) każda. Dostęp do wewnętrznych połączeń został ograniczony przy pomocy metalowej osłony. Produkt spełnia wymagania odporności ogniowej E90 i posiada niezbędne dokumenty CNBOP-PIB – krajowy certyfikat stałości właściwości użytkowych oraz krajową ocenę techniczną.

Zastosowanie puszki instalacyjnej PIP-3AN

Podłączanie sygnalizatorów serii SA-K (np typu SA-K5, SA-K6, SA-K7, SA-P8, SAO-P8, SO-P8 oraz sygnalizatorów innych typów
Podłączanie głośników systemów rozgłaszania przewodowego (DSO).
Podłączanie klap dymowych i innych urządzeń przeciwpożarowych.
Stosowanie w instalacjach SSP i DSO w dużych obiektach przemysłowych, biurowych i użyteczności publicznej.

Najważniejsze cechy puszki PIP-3AN

Zapewnienie ciągłości linii sygnałowej (E90).
Wersja z bezpiecznikiem – dodatkowa ochrona linii sygnałowej.
Wersja rozgałęźna – do rozdzielania linii bez elementu zabezpieczającego.
Kostki ceramiczne odporne na działanie wysokiej temperatury.
Obudowa stalowa malowana proszkowo na czerwono – trwałość i odporność na korozję.
Otwory montażowe i nowa konstrukcja przepustów ułatwiają instalację.
Zgodność z wymaganiami CNBOP-PIB.

Parametry techniczne

Napięcie znamionowe: do 400 V AC
Prąd znamionowy: do 6,3 A (wersja z bezpiecznikiem), do 16 A (wersja rozgałęźna)
Przekrój przewodu: do 6 mm²
Średnica kabla instalacyjnego: do ø19 mm
Stopień ochrony: IP20
Klasa odporności ogniowej: E90
Wymiary: 170 × 28 mm (189 × 140 × 28 mm z przepustami)
Masa: ok. 465 g

Dostępne warianty PIP 3AN

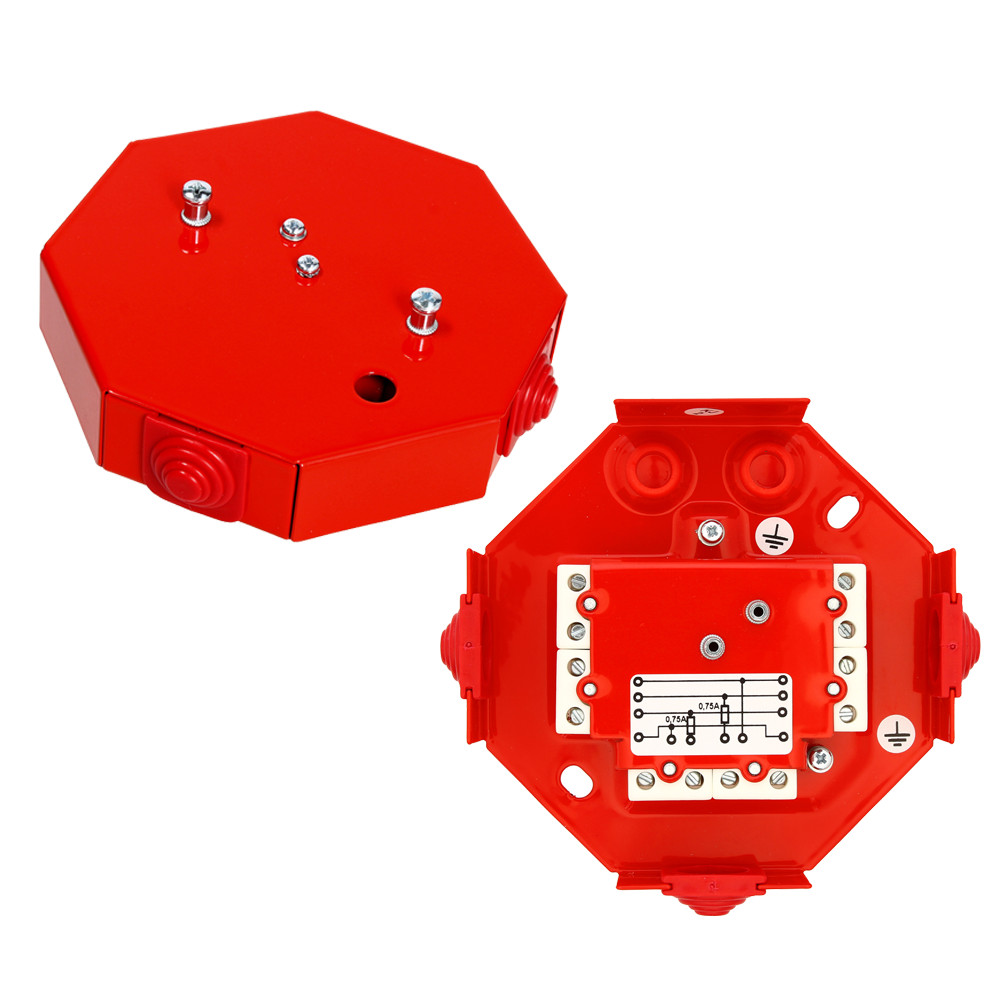

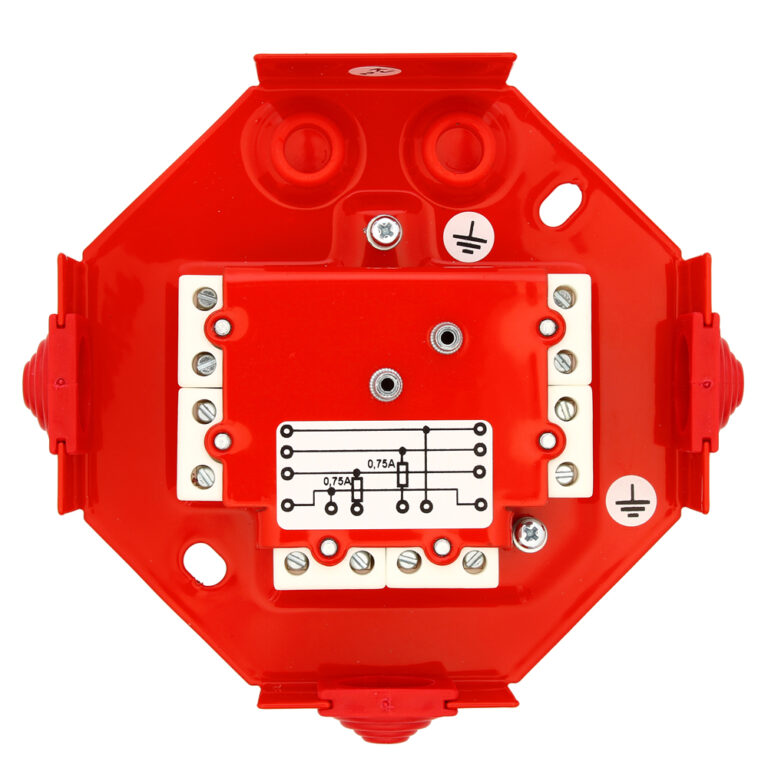

PIP 3AN z bezpiecznikiem (6,3 A)

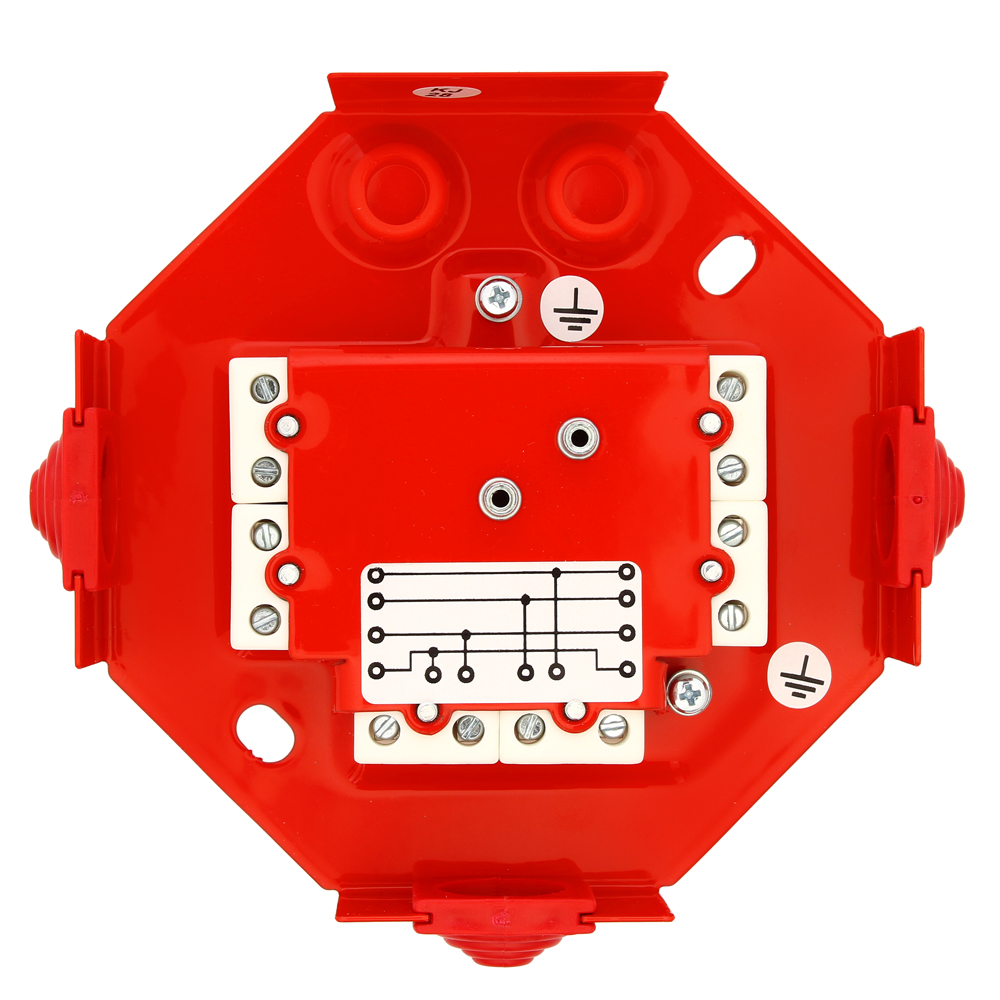

PIP 3AN rozgałęźna

Różnice względem innych puszek serii PIP

PIP-1AN – rozgałęźna lub z bezpiecznikiem.
PIP-2AN – jedyna dostępna w trzech wersjach: rozgałęźna, z bezpiecznikiem, przelotowa.
PIP-3AN – rozgałęźna lub z bezpiecznikiem.
PIP-5AN – wyłącznie rozgałęźna (pięciożyłowa).
PIP-7AN – wyłącznie przelotowa, największa w serii, o najwyższej obciążalności (32 A).
