Puszka instalacyjna przeciwpożarowa PIP-1AN W2

Puszki instalacyjna przeciwpożarowe od producenta W2 to kompaktowe puszki ppoż dla instalacji systemów sygnalizacji pożaru, przeznaczone do połączenia sygnalizatorów. Posiadają klasę odporności ogniowej E90, co gwarantuje zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru. Puszki występują w wersji przelotowej – z prostym lub kątowym prowadzeniem linii sygnałowej – oraz w wersji rozgałęźnej, która konstrukcyjnie jest identyczna, lecz pozbawiona bezpiecznika. Dzięki temu możliwe jest dopasowanie puszki do konkretnego sposobu prowadzenia i zabezpieczania linii. Puszki posiadają wszystkie wymagane dokumenty takie jak: deklarację właściwości użytkowych oraz krajową ocenę techniczną. W ofercie posiadamy również inne modele jak np: puszka instalacyjna model 2-AN czy puszka pip-3AN

Zastosowanie puszki instalacyjnej PIP-1AN

Podłączenie sygnalizatorów serii SA-K (SA-K6, SA-K7 itd), SA-P8, SAO-P8, SO-P8 i sygnalizatorów innych typów.
Podłączenie głośników systemów rozgłaszania przewodowego (DSO).
Podłączenie klap dymowych i innych urządzeń ppoż.
Zabezpieczenie i prowadzenie linii w systemach SSP i DSO.

Najważniejsze cechy puszki instalacyjnej PIP-1AN

Zapewnienie ciągłości linii sygnałowej – zgodnie z wymaganiami klasy E90.
Przelotowy prosty i kątowy sposób prowadzenia linii sygnałowej.
Wersja rozgałęźna – identyczna konstrukcja jak wersja podstawowa, różni się brakiem bezpiecznika.
Kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania – bezpieczna praca w systemie SSP.

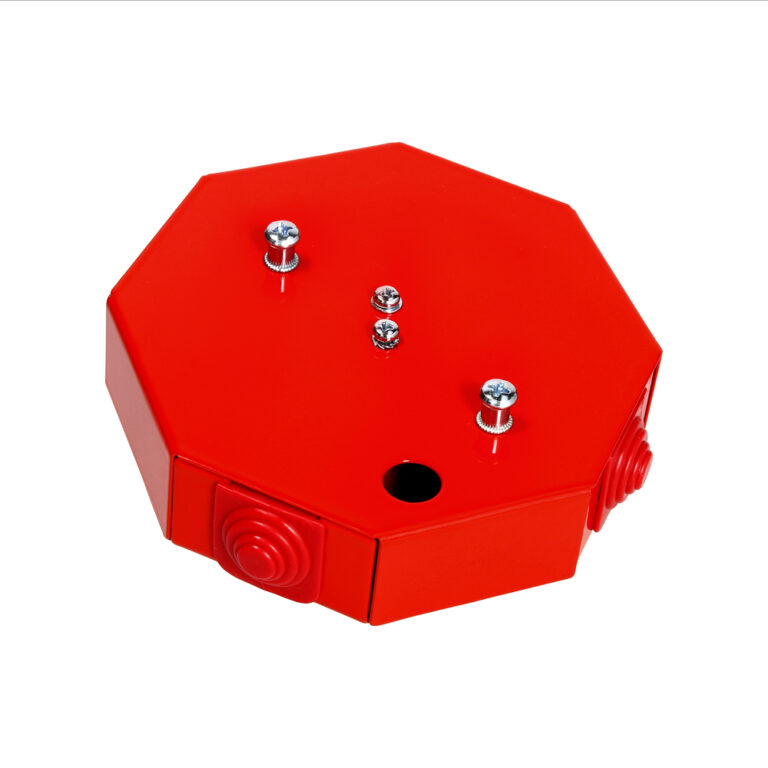

Obudowa z blachy pokrytej czerwoną farbą proszkową – trwałość i odporność w warunkach pożaru.
Prosty montaż dzięki przygotowanym przepustom i otworom mocującym.
Dokumenty CNBOP-PIB – krajowy certyfikat stałości właściwości użytkowych i krajowa ocena techniczna.

Parametry techniczne

Napięcie zasilania: do 400 V AC
Zakres prądowy: 0,375 A (wersja rozgałęźna do 16 A)
Przekrój przewodu: max. 4 mm²
Średnica kabla instalacyjnego: do ø19 mm
Stopień ochrony: IP20
Klasa odporności ogniowej: E90
Wymiary: 108 × 28 mm (z przepustami 123 × 115 × 28 mm)
Masa: ok. 255 g

Dostępne warianty puszki PIP 1AN

PIP 1AN/0,375A – puszka przelotowa (prosta/kątowa) z bezpiecznikiem.

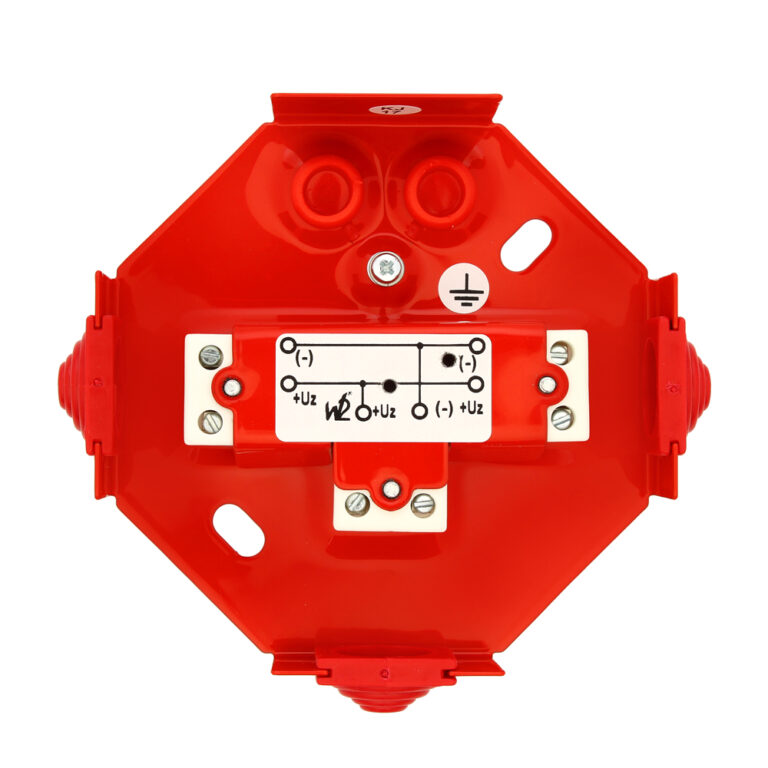

PIP 1AN/Rozgałęźna – wariant rozgałęźny, bez bezpiecznika.

Różnice względem innych puszek PIP-2AN i PIP-3AN

PIP-1AN – rozgałęźna lub z bezpiecznikiem.
PIP-2AN – jedyna dostępna w trzech wersjach: rozgałęźna, z bezpiecznikiem, przelotowa.
PIP-3AN – rozgałęźna lub z bezpiecznikiem.
PIP-5AN – wyłącznie rozgałęźna (pięciożyłowa).
PIP-7AN – wyłącznie przelotowa, największa w serii, o najwyższej obciążalności (32 A).

Sprawdź nasze artykuły z kategorii Systemy Sygnalizacji Pożaru

Zobacz naszą ofertę SSP: sygnalizatory adresowalne i konwencjonalne (akustyczne oraz akustyczno-optyczne), ręczne ostrzegacze pożarowe (ROP), centrale i moduły peryferyjne, czujki dymu, ciepła i wielosensorowe, a także akcesoria montażowe oraz zasilanie zgodne z EN54. Doradzimy w doborze kompatybilnych elementów i złożymy je w spójny, zgodny z projektem system.

Napięcie zasilania	max. 400 V AC
Zakres prądowy	max. 16 A
Średnica kabla instalacyjnego	19 mm
Przekrój przewodu	max. 4 mm²
Stopień ochrony zapewniony przez obudowę	IP20
Wymiary Wymiary z przepustami	108×28 mm 123x115x28 mm
Waga	∼255 g
