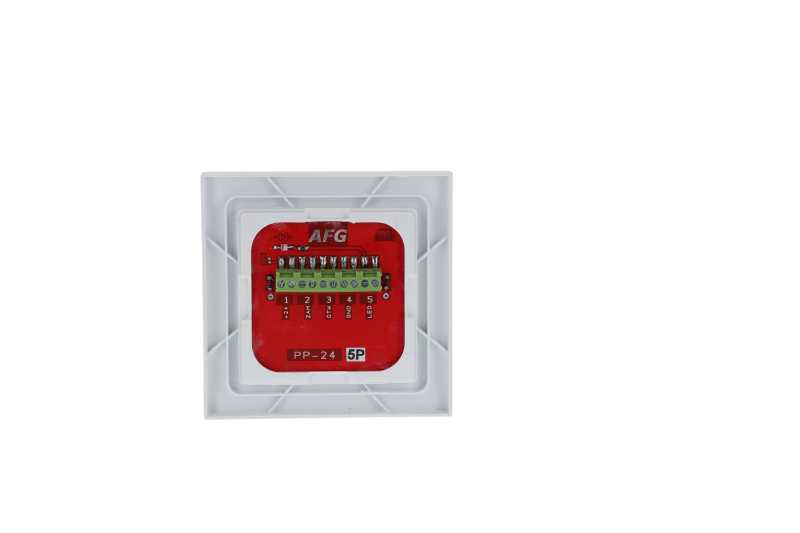

Przycisk przewietrzania PP-24 5P, AFG (do serii AFG-2004)

Przycisk przewietrzania PP-24/5P to urządzenie natynkowe AFG przeznaczone do ręcznego sterowania położenia klap dymowych w funkcji wentylowania i przewietrzania pomieszczeń. Przełącznik przewietrzania umożliwia otwieranie, zamykanie i zatrzymywanie ruchomych segmentów wyciągów dymu w dowolnym położeniu.

Model PP-24/5P współpracuje z centralami serii AFG-2004, zastępując starszy model PP-22. Dzięki temu zapewnia pełną kompatybilność z aktualnymi rozwiązaniami oddymiania AFG, zachowując prostą obsługę i sygnalizację diodową.

Najważniejsze cechy przycisku przewietrzania PP-24/5P, AFG

• napięcie zasilania: 24VDC ±25%,
• montaż natynkowy, obudowa z tworzywa sztucznego (kolor biały),
• sygnalizacja diodowa LED „OTWARCIE” w przycisku,
• współpraca z centralami serii AFG-2004 (zastępuje PP-22),
• funkcja zatrzymania klap dymowych w dowolnym położeniu,
• możliwość ustawienia czasu podania napięcia na siłowniki (10 lub 180 sekund),
• stopień ochrony: IP30,
• mała masa – tylko 0,1 kg.

Zasada działania PP-24/5P

Wciśnięcie przycisku otwarcia sygnalizowane jest zapaleniem diody „OTWARCIE” w przycisku.
W przypadku podłączonych wyłączników krańcowych proces otwierania klap sygnalizowany jest dodatkowo miganiem diody, a zadziałanie krańcówki potwierdzane jest jej stałym świeceniem.

Jednokrotne wciśnięcie przycisku otwarcia podaje napięcie na siłowniki przez 10 lub 180 sekund (w zależności od nastaw w centrali oddymiania). Rozwiązanie to chroni system przed niepotrzebnym maksymalnym otwarciem klap podczas przewietrzania.

Sygnały z przełącznika przewietrzania mają najniższy priorytet – po alarmie, zasilaniu awaryjnym i czujkach pogodowych.

Dane techniczne – Przycisk przewietrzania PP-24/5P

• Zasilanie: 24VDC ±25%
• Wymiary: 84 × 84 × 45 mm
• Obudowa: natynkowa, plastik, kolor biały
• Masa: 0,1 kg
• Stopień ochrony: IP30
• Temperatura pracy: -10 ÷ +55°C
• Temperatura magazynowania: -25 ÷ +100°C
• Deklaracja zgodności CE

Zastosowanie

Przycisk przewietrzania PP-24/5P znajduje zastosowanie w systemach oddymiania i przewietrzania współpracujących z centralami serii AFG-2004. Służy do:

• ręcznego sterowania położenia klap dymowych w funkcji wentylowania,
• przewietrzania pomieszczeń poprzez częściowe otwarcie okien lub klap,
• kontroli stanu otwarcia wyciągów dymu z sygnalizacją diodową.

Dlaczego warto wybrać PP-24 5P

Nasz internetowy sklep PPOŻ oferuje przełącznik przewietrzania PP-24 5P AFG, który gwarantuje pełną kompatybilność z centralami AFG-2004 i zapewnia stabilne działanie w instalacjach bezpieczeństwa pożarowego. To sprawdzone rozwiązanie, które zastępuje starszy model PP-22 i spełnia aktualne wymagania
