Kołnierz ogniochronny CarboCollar S Carboline

Kołnierz ogniochronny CarboCollar S to profesjonalny system zabezpieczenia ppoż firmy Carboline Polska, zaprojektowany do ogniochronnego uszczelniania przejść instalacyjnych rur palnych i niepalnych w ścianach oraz stropach. Wyrób w formie gotowego zestawu składa się z wielosegmentowej stalowej osłony wykonanej z nierdzewnej blachy stalowej oraz jednego lub kilku wkładów pęczniejących, które w warunkach pożaru zwiększają swoją objętość i skutecznie zamykają otwór wokół rury lub wiązki kabli. Dzięki temu kołnierze CarboCollar S ograniczają rozprzestrzenianie się ognia i dymu, spełniając najwyższe wymagania ochrony przeciwpożarowej.

Zastosowanie kołnierza CarboCollar S

Kołnierz ogniochronny CarboCollar S przeznaczony jest do uszczelniania przejść instalacyjnych:

• rur z tworzyw sztucznych (PVC, PP, PE, PE-HD, ABS, SAN+PVC),
• rur metalowych w izolacji palnej (np. pianka FEF, PE),
• wiązek kabli elektrycznych i kabli w rurach osłonowych PVC,
• kolanek rur zamontowanych tuż pod stropem,
• przejść instalacyjnych i przejść mieszanych w ścianach oraz stropach.

Dzięki swojej konstrukcji kołnierz CarboCollar S sprawdza się przy zabezpieczaniu rur pojedynczych, rur prowadzonych w grupach oraz instalacji wymagających większych średnic i izolacji palnej.

Grubości przegrody przez które przeprowadza się instalacje powinny być nie mniejsze niż:

• 100 mm – ściany sztywne, z betonu komórkowego, cegły palnej, dziurawki lub kratówki,
• 125 mm – ściany elastyczne, ściany z betonu komórkowego, cegły pełnej, dziurawki lub kratówki,
• 150 mm – ściany z betonu komórkowego, cegły palnej, dziurawki lub kratówki,
• 150 mm – stropy – z betonu lub betonu zbrojonego.

Grubości przegrody przez które przeprowadza się instalacje powinny być nie mniejsze niż:

• 100 mm – ściany (elastyczne) szkieletowe z płyt kartonowo-gipsowych typu F lub DF,
• 125 mm – ściany elastyczne, ściany z betonu komórkowego, cegły pełnej, dziurawki lub kratówki,
• 150 mm – ściany z betonu komórkowego, cegły palnej, dziurawki lub kratówki,
• 50 mm – stropy – z betonu lub betonu zbrojonego.

Cechy szczególne kołnierza ogniochronnego

• Gotowy do montażu – dostarczany w kompletnym zestawie, dopasowany do średnicy rury.
• Wysoka skuteczność ogniowa – wkład pęczniejący w warunkach pożaru zwiększa swoją objętość, zamykając otwór wraz z rurą.
• Uniwersalność – możliwość stosowania w różnych typach ścian i stropów, także z izolacją.
• Trwałość – stalowa obudowa odporna na korozję i czynniki zewnętrzne.
• Wersje segmentowe S – umożliwiają montaż na kolanach rur lub kilku rurach prowadzonych razem.

Budowa i skład

• Obudowa z nierdzewnej blachy stalowej – jednolita lub segmentowa.
• Wkład pęczniejący – zwiększa objętość w warunkach pożaru.
• Klamra i uchwyty montażowe – ułatwiają spinanie kołnierza i stabilizację na rurze.
• Łączniki rozporowe – zapewniają trwałe mocowanie kołnierza do przegrody.

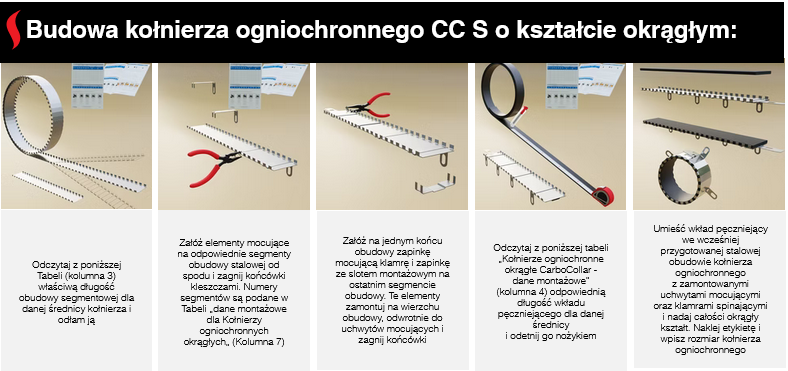

Montaż kołnierza CarboCollar S

1. Wypełnić przestrzeń między rurą a przegrodą (wełna mineralna, zaprawa cementowa lub gipsowa).

2. Umieścić kołnierz wokół rury, zamknąć klamrą spinającą i ustawić w osi przegrody.

3. Przymocować kołnierz do ściany lub stropu za pomocą stalowych łączników rozporowych.

4. Oznaczyć wykonane przejście metryczką informacyjną.

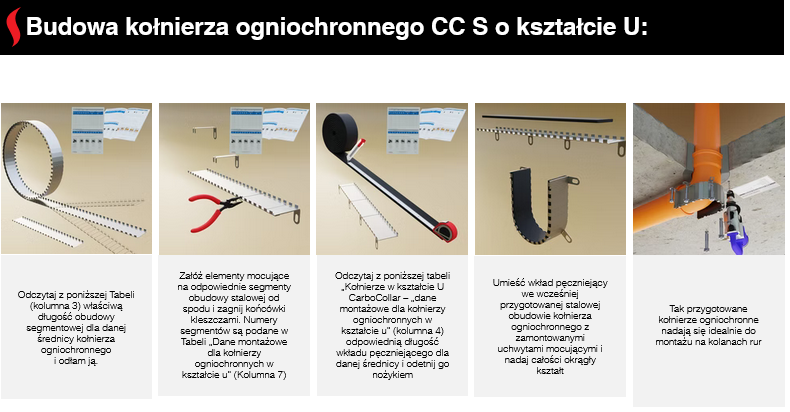

W przypadku rur o dużych średnicach lub kolanek stosuje się kołnierze segmentowe w kształcie litery U.

Parametry techniczne

• Wymiar kołnierza: CCS 110, CCS 200
• Klasa odporności ogniowej: EI 30, EI 60, EI 120, EI 180.
• Klasa reakcji na ogień: B-s2, d0.
• Grubość przegrody: min. 100 mm (beton, cegła), min. 125 mm (płyty g-k), min. 150 mm (stropy żelbetowe).
• Warunki środowiskowe: Z1, Z2.
• Okres trwałości: zalecany do 24 miesięcy.

Normy i certyfikaty

Kołnierz ogniochronny CarboCollar S spełnia europejskie wymagania ochrony przeciwpożarowej:

• Europejska Aprobata Techniczna ETA-16/0189,
• Certyfikat Stałości Właściwości Użytkowych,
• Deklaracja Właściwości Użytkowych,
• Zgodność z normą PN-EN 13501-1 w zakresie reakcji na ogień.
