Zestaw detekcji dymu w szybie windowym (czujka Micra 10), AFG

Kompletny zestaw detekcji dymu w szybie windowym zaprojektowany do szybów o wysokości 19–49 m. Rdzeniem rozwiązania jest czujka zasysająca Micra 10 (AFG), która zasysa próbki powietrza rurą próbkową i analizuje je rozproszoną wiązką laserową w głowicy laserowej. Szeroki zakres czułości umożliwia niezawodne wykrywanie dymu w wybranej fazie rozwoju, a unikalny system sztucznej inteligencji ClassiFire 3D® gwarantujący stałą czułość nawet przy dużych zmianach zadymienia tła ogranicza fałszywych alarmów (LDD – Laser Dust Discrimination).

Co jest w zestawie (SZYB ZESTAW)

Zestaw zawiera wszystkie elementy potrzebne do montażu:

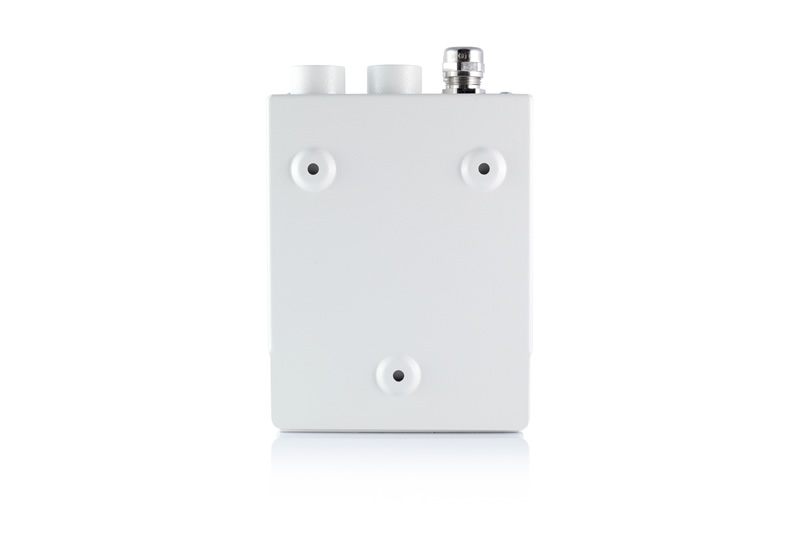

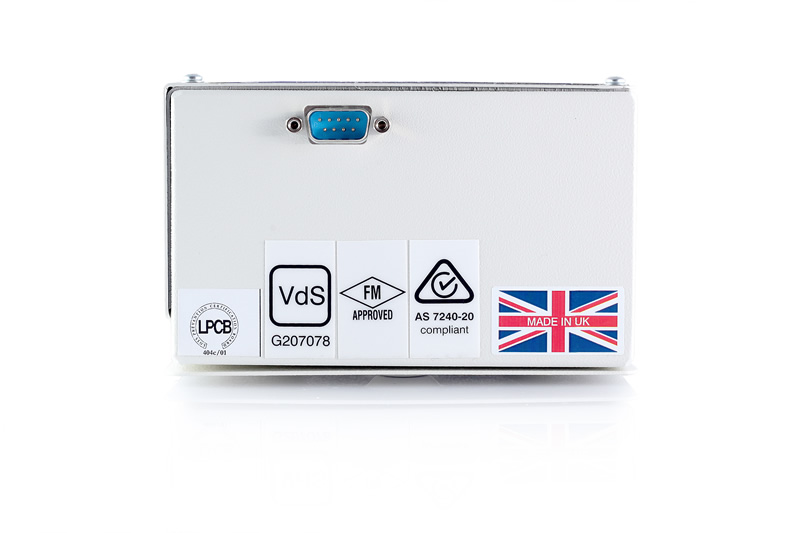

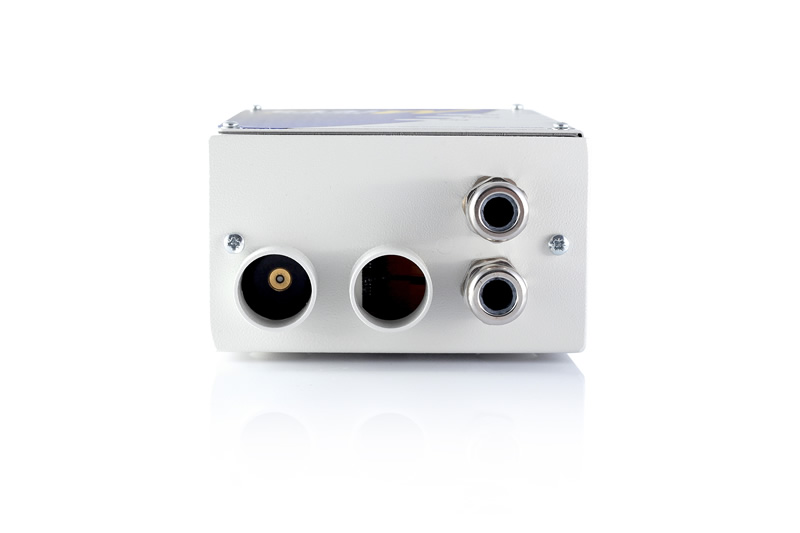

• Czujka zasysająca Micra 10 ze stacją dokującą (1×).

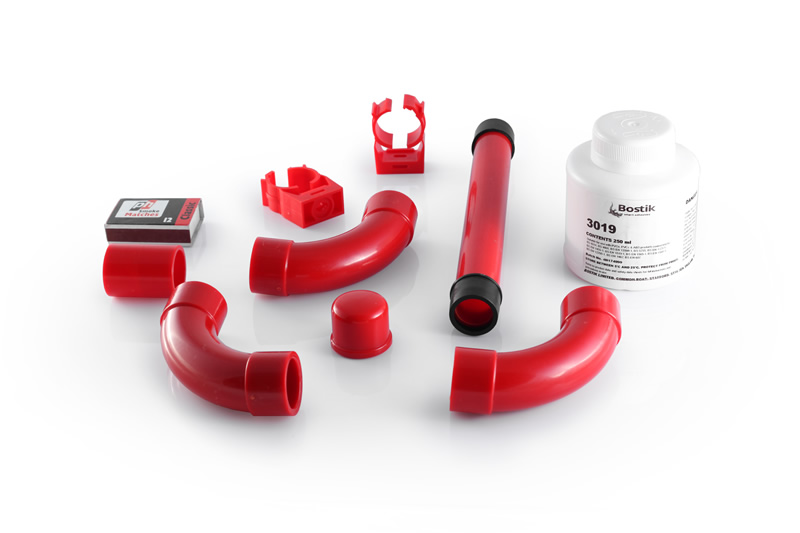

• Adaptery rur 25–27 mm (2×), klej 125 ml do łączenia rurek (1×).
• Klipsy do rur 25/27 mm, uchwyty (20×).
• Kolanka 90° 25 mm (4×), trójniki 25 mm (2×).
• Rury z PCV 25 mm czerwone, odcinki 2 m (15×) – długość rury próbkującej dobierana projektowo.
• Zatyczki 25 mm (2×), złączki 25 mm (15×).
• Zapałki dymowe (1×, pudełko 25 szt.) do prób odbiorczych.

Rurociąg i otwory próbkowania projektuje się w PipeCAD zgodnie z EN 54-20; program wylicza m.in. wewnętrzną średnicę rury próbkującej, rozmieszczenie otworów i czas transportu dymu.

Skrócona specyfikacja

• Zasada detekcji: analiza masy dymu metodą rozpraszania światłem (laser). Czułości cząstek: 0,003–10 µm.
• Rurociąg: typowa średnica rury próbkującej 25 mm (zewn. ~27 mm), wewnętrzna średnica rury próbkowej¾”, układ projektowany w PipeCAD; końce z otworem w zaślepce.
• Czujka Micra 10: monitorowany filtr cząstek, ClassiFire 3D® + LDD (laser dust discrimination). Oprogramowanie Remote3/SenseNET do konfiguracji i serwisu.
• Alarm: cztery poziomy (opcja) + przekaźnik uszkodzenia; integracja z centralą pożarową/SSP.

Zastosowanie

Zestaw detekcji dymu w szybie windowym rekomendowany jest do szybów windowych budynków wysokich oraz dla takich obiektów jak:

• magazyny wysokiego składowania,
• obiekty przemysłowe,
• pomieszczenia klimatyzatorów,
• kanały wentylacyjne,
• mroźnie,
• cele więzienne,
• podłogi podniesione,
• szafy sterownicze,
• pomieszczenia z silnikami.

Dlaczego ten zestaw detekcji dymu w szybie?

• Niezawodne wykrywanie dymu w szybie windowym o wysokości 19–49 m, szeroki zakres czułości w klasach i automatyczna adaptacja progu alarmu (ClassiFire).
• Projekt i instalacja prowadzone zgodnie z EN 54-20 – PipeCAD dobiera długość rury próbkującej i otwory, a czasy transportu są weryfikowane przy odbiorze.
• Znakomita odporność na zapylenie (LDD) – mniej fałszywych alarmów w środowisku silnie zapylonym.

Dostępne wersje zestawów

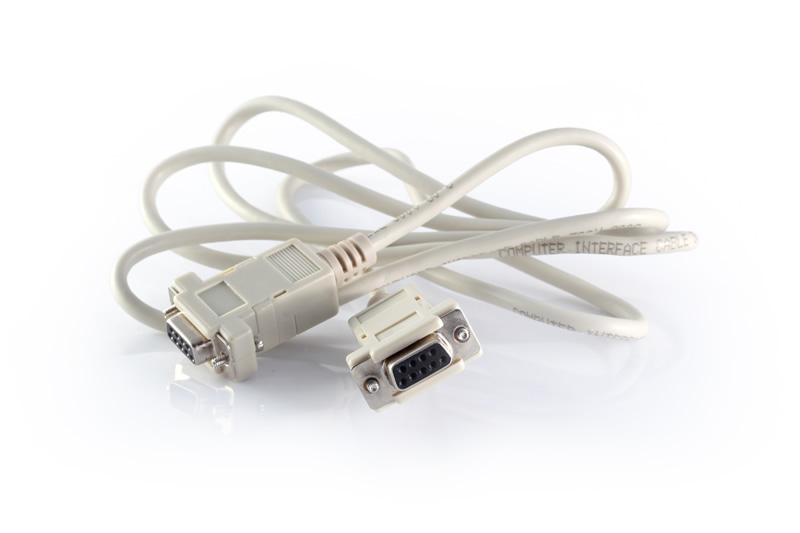

• SZYB ZESTAW-0 — zestaw detekcji dymu w szybie windowym do 19 m; czujka zasysająca Micra-10, rurki PCV z osprzętem, kabel RS232 do programowania / CPD.
• SZYB ZESTAW-1 — zestaw detekcji dymu w szybie windowym do 29 m; czujka Micra-10, rurki PCV z osprzętem, kabel RS232 / CPD.
• SZYB ZESTAW-2 — zestaw detekcji dymu w szybie windowym do 39 m; czujka Micra-10, rurki PCV z osprzętem, kabel RS232 / CPD.
• SZYB ZESTAW-3 — zestaw detekcji dymu w szybie windowym do 49 m; czujka Micra-10, rurki PCV z osprzętem, kabel RS232 / CPD.

Akcesorium polecane:

• ZAS-24VDC/2A/2×17 — zasilacz PPOŻ 24VDC 2A z miejscem na akumulatory 2×18Ah / CNBOP.

Zestaw detekcji dymu w szybie windowym w Naszej ofercie:

Zamów SZYB ZESTAW w wybranej konfiguracji z przedziału 19–49 m i skorzystaj z naszego wsparcia: dobór w PipeCAD, prefabrykacja orurowania. W komplecie otrzymujesz elementy montażowe oraz czujkę Micra 10 – rozwiązanie sprawdzone i uznane przez instalatorów i Naszych partnerów.
