Zawór hydrantowy ZH-52 w obudowie, Supron 3

Zawór hydrantowy ZH-52 w obudowie z regulatorem stałej wydajności to kompletne rozwiązanie do zabezpieczenia pionów pożarowych (suchych i nawodnionych). Obudowa (szafka) chroni armaturę przed uszkodzeniami i dewastacją, a regulator utrzymuje wymaganą stałą wydajność zgodnie z założeniami projektowymi. Dostępne wykonania zawieszane (C) i wnękowe (B), w kolorach RAL 3000 (czerwony) lub RAL 9003 (biały). Producent wystawia krajową deklarację właściwości użytkowych na podstawie Krajowego Certyfikatu Stałości Właściwości Użytkowych nr 063-UWB-0260.

Zastosowanie

Zabudowa i ochrona zaworu 52 stanowiącego zakończenie rury wznośnej pionu pożarowego.
Montaż na każdej kondygnacji zgodnie z wymaganiami przepisów; w budynkach wysokich przewidziane są dodatkowe zawory na wskazanych poziomach.
W miejscach narażonych na uszkodzenie zawory umieszcza się w metalowych szafkach z zamkiem OTS (otwieranym głowicą toporka strażackiego), zgodnie z polskimi normami i rozporządzeniem MSWiA.

Co wchodzi w skład zestawu

Zawór hydrantowy ZH-52 z regulatorem stałej wydajności,
obudowa (szafka) stalowa lakierowana proszkowo (farba poliestrowa fasadowa),
zamek OTS – zgodny z wymaganiami dla zabezpieczenia zaworów,
oznakowanie „Zawór hydrantowy”,
dokumentacja: krajowa deklaracja właściwości użytkowych (na podstawie certyfikatu 063-UWB-0260).

Parametry techniczne (zakresy)

Montaż: wnękowy (B) lub zawieszany (C).
Wymiary obudowy: typowo ok. 400–550 mm (wys.) × 320–550 mm (szer.) × 220–250 mm (gł.) – w zależności od modelu i liczby zaworów.

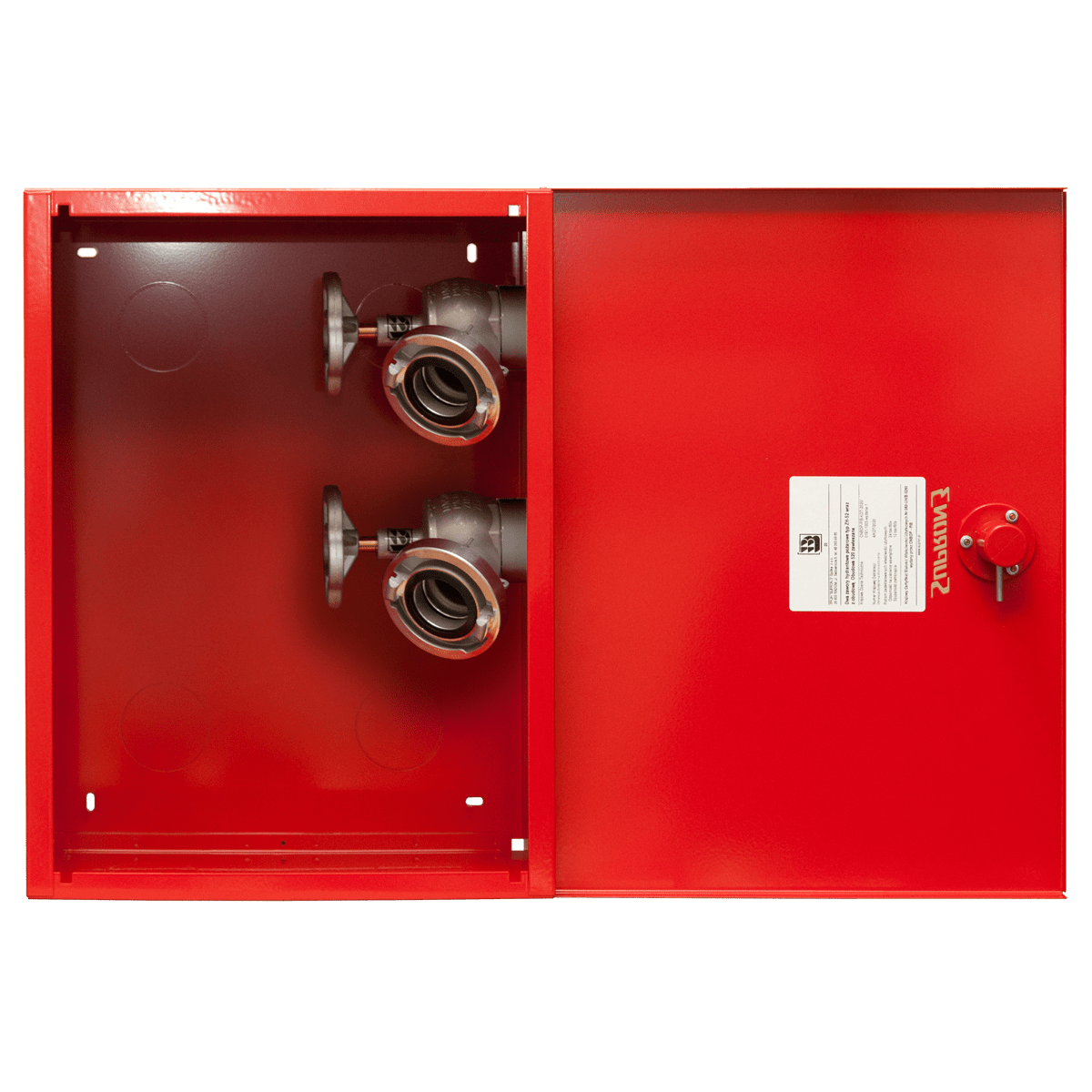

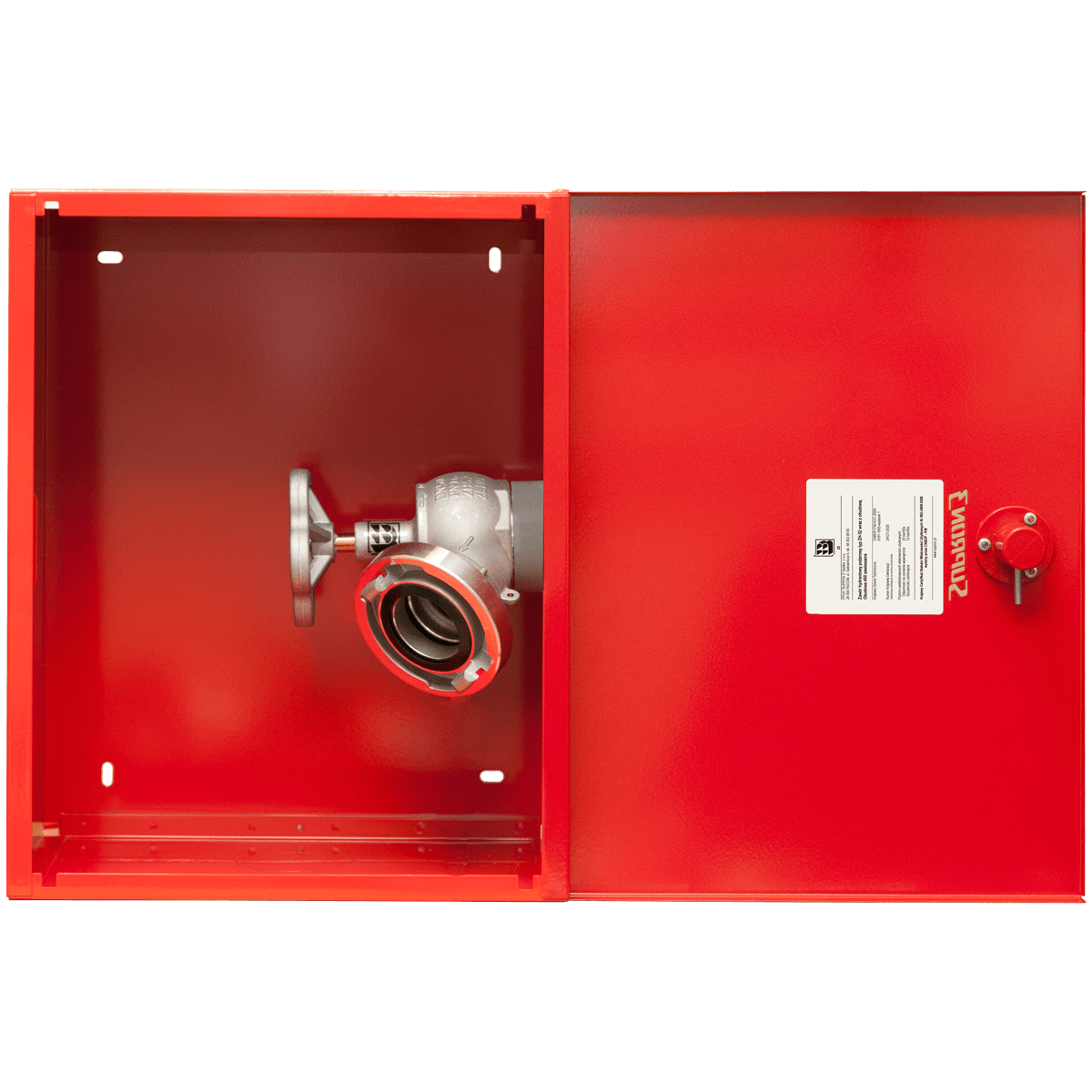

Liczba zaworów w szafce: 1–2 szt.
Kolor: RAL 3000 / RAL 9003.
Materiał obudowy: stal lakierowana proszkowo.

Warianty i wykonania

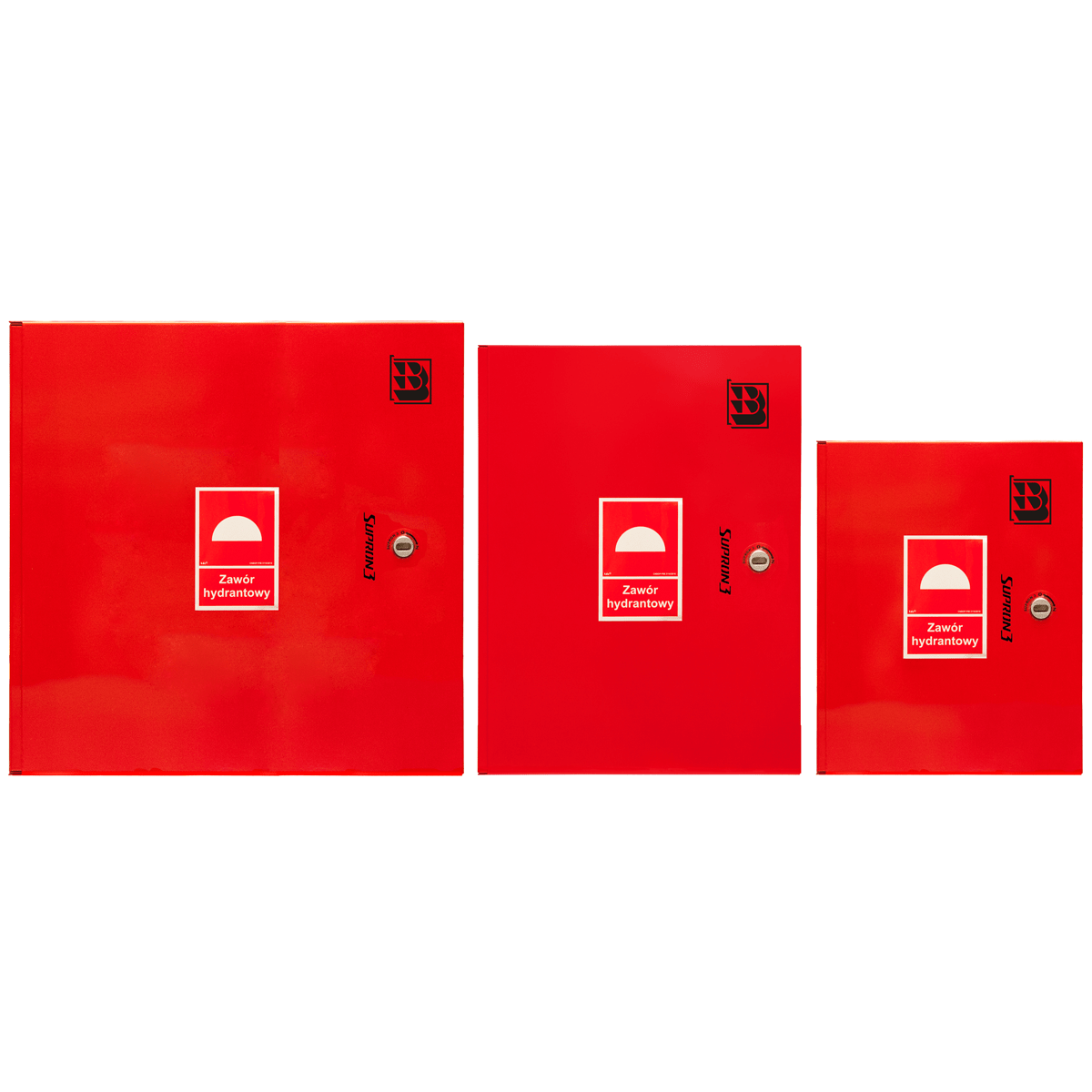

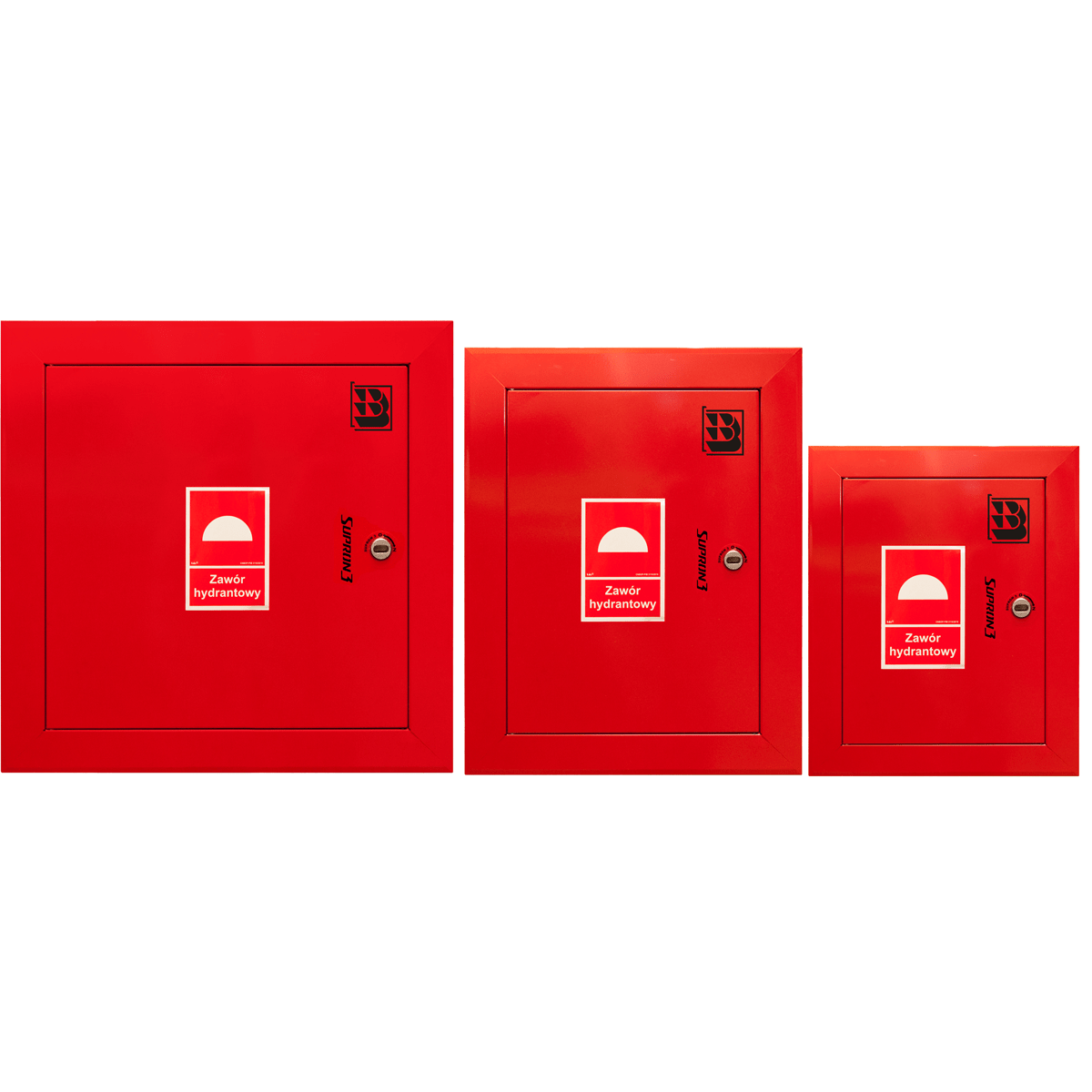

Szafki: zawieszane (C) i wnękowe (B) w kilku rozmiarach (dla 1 lub 2 zaworów).
Uniwersalna obudowa: możliwość wyboru strony przyłącza (lewa/prawa/góra) oraz zmiany kierunku otwierania drzwi.
Opcje materiałowe: stal ocynkowana malowana, INOX 304 lub INOX 316L (zalecana do środowisk agresywnych, np. pływalnie).
Kolorystyka: pełna paleta RAL; dostępne niestandardowe wymiary.

Cechy szczególne tej wersji

Regulator stałej wydajności – utrzymanie stałych parametrów przepływu na zaworze 52.
Zamek OTS – szybkie, zgodne z przepisami otwarcie w sytuacji awaryjnej.
Uniwersalny montaż w obudowie – elastyczne podłączenie i zmiana strony drzwi.
Trwała obudowa – stal malowana proszkowo (farba fasadowa), odporna na warunki eksploatacyjne.

Normy i zgodność

Wymagania polskich norm dotyczących szafek ochronnych i oznakowania – stosownie do zastosowania zaworów 52.
Zgodność z rozporządzeniem MSWiA z 7.06.2010 r. (m.in. lokalizacja i zabezpieczenie zaworów 52) oraz z rozporządzeniem MIiB z 17.11.2016 r. w sprawie deklarowania właściwości użytkowych i znakowania wyrobów budowlanych.
Krajowa deklaracja właściwości użytkowych w oparciu o Krajowy Certyfikat Stałości Właściwości Użytkowych nr 063-UWB-0260.
