Osiowy wentylator oddymiający z otwieraną pokrywą mcr MONSUN T-L, MERCOR

Osiowy wentylator oddymiający mcr MONSUN T-L to urządzenie przeznaczone do odprowadzania dymu, gorącego powietrza i gazów pożarowych z pomieszczeń objętych pożarem, wyposażone dodatkowo w obudowę skrzynkową z otwieraną pokrywą sterowaną siłownikiem. Konstrukcja typu Lobby umożliwia montaż na zewnątrz budynku oraz zapewnia izolację termiczną, co ogranicza straty ciepła i zwiększa bezpieczeństwo eksploatacji w warunkach zimowych.

Zastosowanie

Wentylatory oddymiające mcr MONSUN T-L stosowane są w systemach wentylacji pożarowej do usuwania dymu i ciepła powstającego podczas pożaru. Ułatwiają ewakuację ludzi, wspierają działania gaśnicze oraz chronią konstrukcję budynku przed wysoką temperaturą. Mogą także pełnić funkcję nawiewu kompensacyjnego w wersji rewersyjnej.

Typowe obszary zastosowania:

• hale produkcyjne i magazynowe,
• garaże podziemne,
• budynki użyteczności publicznej,
• obiekty handlowo-usługowe,
• budynki mieszkalne.

Wentylatory mogą pracować jako urządzenia jedno- lub dwubiegowe w zależności od wersji silnika oraz wymagań systemu oddymiania.

Budowa i działanie

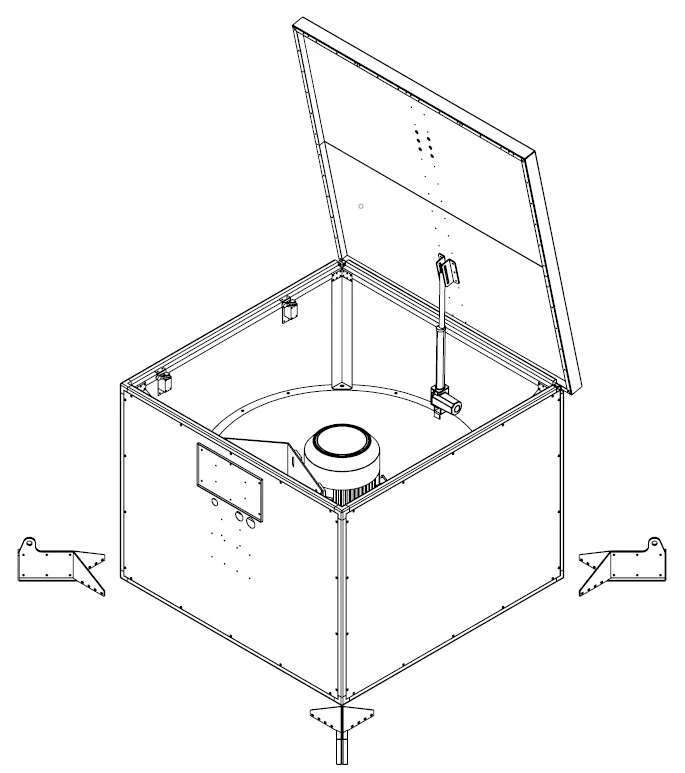

mcr MONSUN T-L to wentylator osiowy umieszczony w izolowanej termicznie obudowie skrzynkowej typu Lobby. Główne elementy konstrukcyjne:

• silnik elektryczny w odpowiedniej klasie izolacji,
• wirnik osiowy z profilowanymi łopatkami,
• rama wsporcza silnika wewnątrz obudowy,
• obudowa skrzynkowa z izolacją termiczną,
• uchylna pokrywa górna sterowana siłownikiem 24 V,
• wyłączniki krańcowe sygnalizujące otwarcie i zamknięcie pokrywy,
• kołnierze przyłączeniowe po stronie ssawnej i tłocznej.

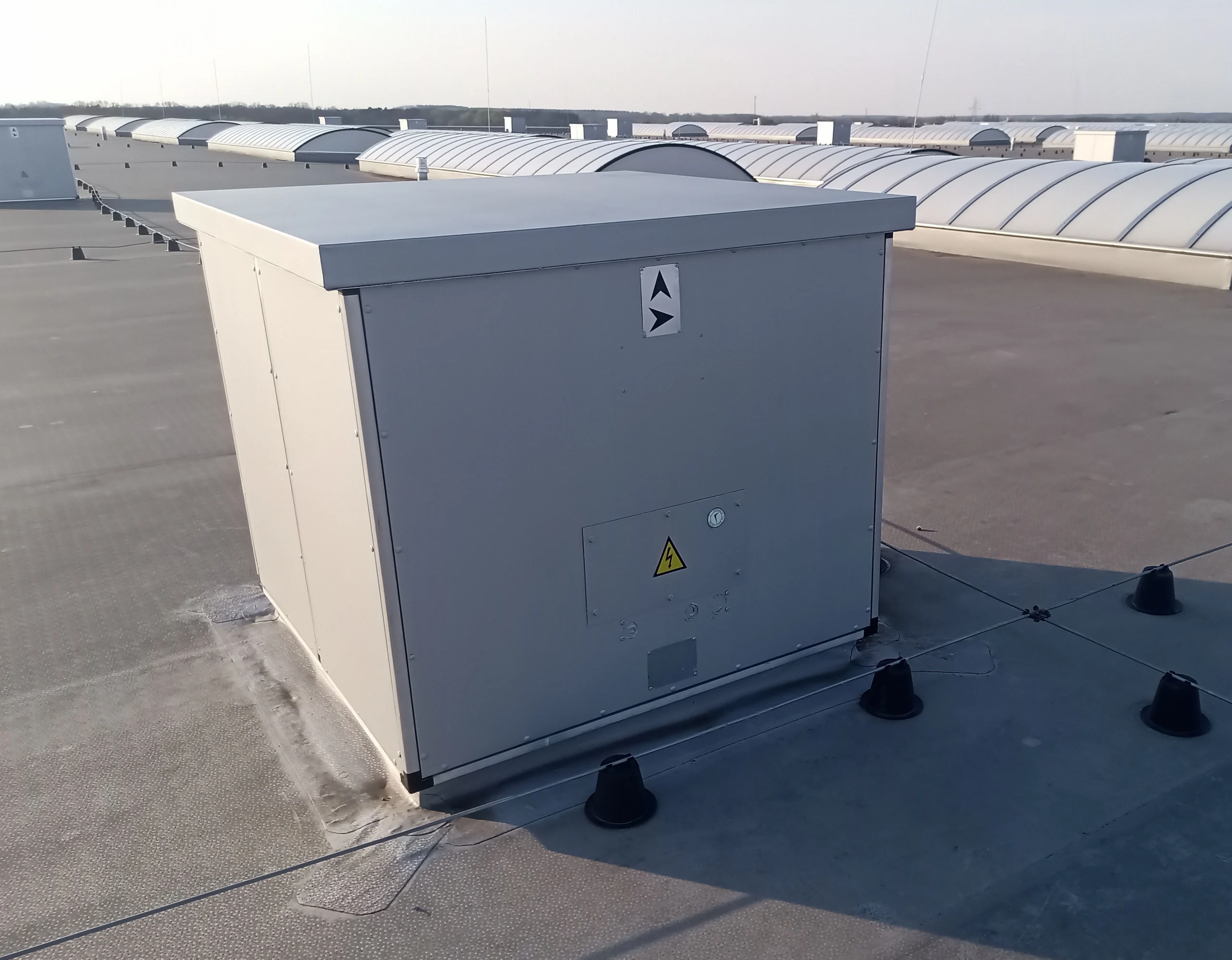

Wersja T-L umożliwia montaż wentylatora w pozycji pionowej na dachu lub poziomej zgodnie z wymaganiami instalacji. Przepływ powietrza omywa silnik i łopatki, a mocna konstrukcja obudowy zabezpiecza przed utratą ciepła w okresie zimowym. Pokrywa otwiera się automatycznie dzięki siłownikowi, pozwalając na bezpieczną pracę w czasie oddymiania.

Odporność ogniowa

Wentylatory mcr MONSUN T-L dostępne są w klasach odporności ogniowej:

• F400 – praca w temperaturze 400°C przez 120 minut,
• F300 – praca w temperaturze 300°C przez 60 minut.

Wartości te wynikają z klasyfikacji bazowego wentylatora mcr MONSUN T przedstawionej w dokumentacji.

Wymiary

Wentylatory mcr MONSUN T-L dostępne są w szerokiej gamie średnic:

• od Ø400 mm do Ø1250 mm.

Przykładowe wymiary obudowy typu Lobby (T-L):

• dla Ø400 mm: A 610 mm, B 680 mm, C 900 mm, D 400 mm, E 550 mm, F 30 mm,
• dla Ø1000 mm: A 1210 mm, B 1280 mm, C 1100 mm, D 1000 mm, E 1150 mm, F 30 mm.

Dokładne wymiary montażowe dla wszystkich modeli znajdują się w tabelach konstrukcyjnych DTR.

Wersje wykonania

Wentylatory mcr MONSUN T-L mogą występować w odmianach:

• jednokierunkowych,
• rewersyjnych (REV),
• jedno- lub dwubiegowych,
• z obudową izolowaną termicznie.

Wyposażenie dodatkowe

Dostępne akcesoria współpracujące z wentylatorami MONSUN T-L:

• połączenia elastyczne KD-C,
• przeciwkołnierze PK-C,
• tłumiki hałasu T-H,
• wyłączniki serwisowe WS,
• wibroizolatory AM/BM,
• siatki ochronne SO-C,
• króćce osiowania WO-C,
• klapy zwrotne KS-C.

Osiowy wentylator oddymiający mcr MONSUN T-L, MERCOR dostępny w naszym sklepie

mcr MONSUN T-L to zaawansowany wentylator osiowy przeznaczony do systemów oddymiania, w których oprócz wysokiej odporności ogniowej wymagana jest izolowana obudowa i automatycznie sterowana pokrywa. Dzięki szerokiej palecie średnic, opcjom rewersyjnym oraz możliwości pracy w trybie jedno- i dwubiegowym, urządzenie umożliwia skuteczne usuwanie dymu i gorącego powietrza w obiektach przemysłowych, mieszkalnych i publicznych. Sprawdź dostępne konfiguracje i wybierz wersję idealnie dopasowaną do specyfiki Twojego systemu wentylacji pożarowej.
