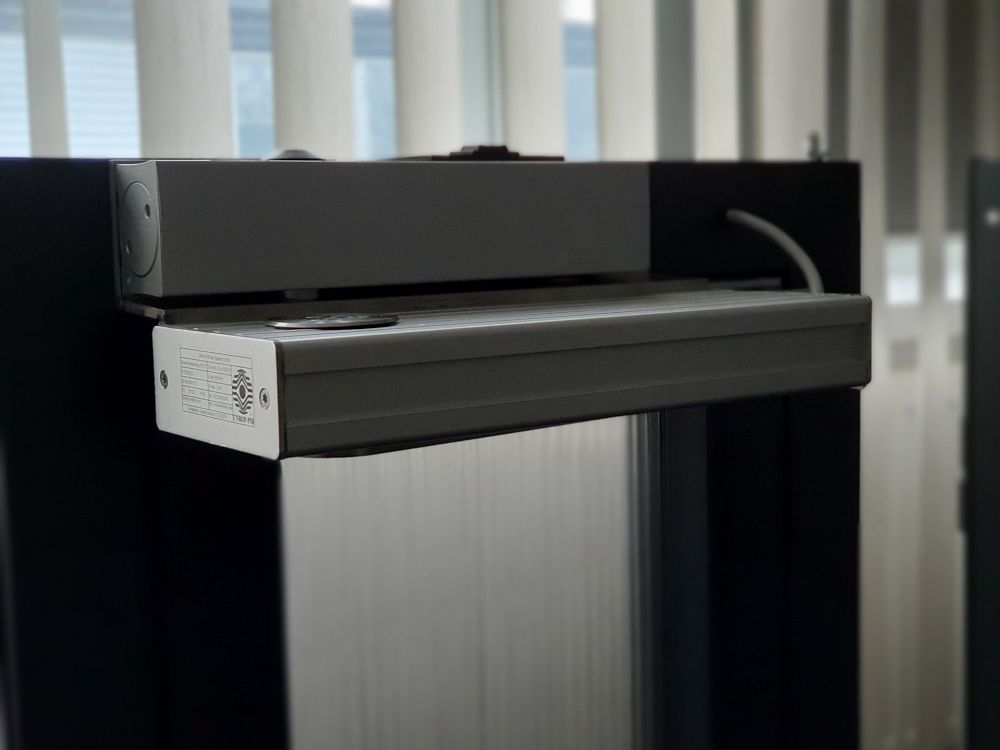

Napęd ramieniowy do drzwi 24VDC (drzwi napowietrzające), AFG – BS

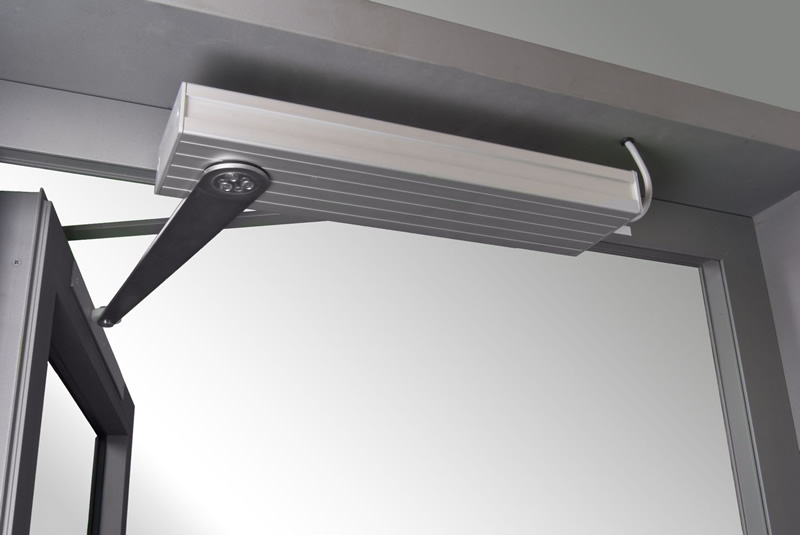

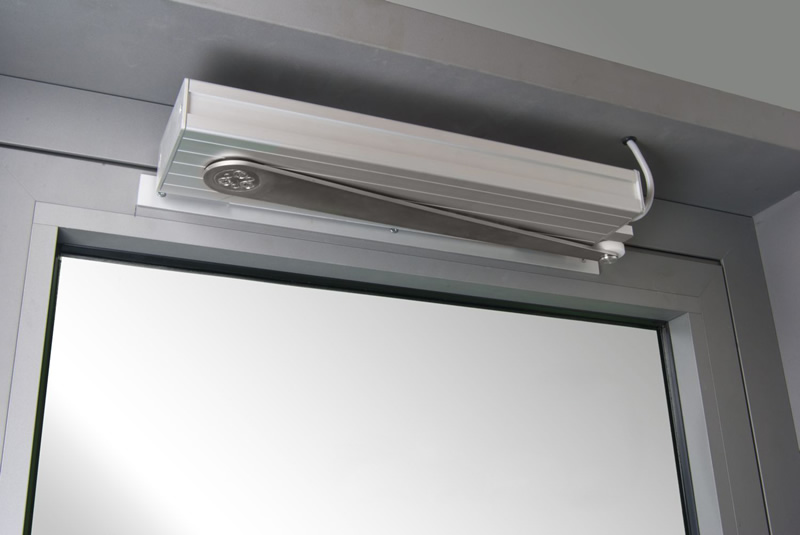

Napęd ramieniowy BS firmy AFG to specjalistyczny siłownik przeznaczony do otwierania drzwi napowietrzających w systemach oddymiania i odprowadzania gorąca w razie pożaru. Jego konstrukcja opiera się na pchanym mechanizmie z rolką, dzięki czemu skrzydło drzwi nie jest połączone z napędem sztywno, co pozwala na ich ręczne otwarcie w każdej sytuacji. Siłownik BS cechuje się bardzo kompaktową budową oraz wysoką kulturą pracy, a jego ramie obraca się względem korpusu bez potrzeby stosowania łańcuchów lub śrub. Urządzenie jest symetryczne i może być z łatwością przeprogramowane do pracy w kierunku lewym lub prawym, wykorzystując port programujący.

Zastosowanie

• Drzwi napowietrzające w systemach oddymiania grawitacyjnego
• Drzwi techniczne w klatkach schodowych, szybach windowych, halach i garażach
• Obiekty, w których wymagane jest automatyczne otwarcie skrzydeł w sytuacji pożaru
• Drzwi stosowane jako otwory nawiewne współpracujące z klapami dymowymi

Co wchodzi w skład

• Napęd ramieniowy BS (model zgodny z typem skrzydła – lewym lub prawym)
• Kompaktowy silnik z przekładnią o wysokiej wydajności
• Port programowania (w korpusie siłownika)
• Dokumentacja producenta

(Akcesoria takie jak kątowniki, płyty montażowe czy elektozaczepy BS dostępne są osobno.)

Szczegóły techniczne

• Przystosowany do oddymiania
• Duży kąt otwarcia
• Skok 616 mm dla siły 300 N
• Czas pełnego otwarcia poniżej 60 sekund
• Przekładnia o wysokiej sprawności
• Elektroniczne sterowanie: elektroniczny skok i płynne ruszanie
• Inteligentny system konsoli umożliwiający montaż napędu od strony bocznej lub wewnętrznej ościeżnicy
• Gniazdo programowania w korpusie napędu
• Niski pobór prądu i wysoka sprawność
• Możliwość wykonania w kolorach RAL lub DB

Dane techniczne (wg karty produktu)

• Siła: pchania 300 N, ciągnięcia 50 N, ryglowania 500 N
• Napięcie zasilania: 24 V DC (+25% / –15%)
• Prędkość otwierania przy obciążeniu nominalnym: 19,2 mm/s
• Skok nominalny: 616 mm
• Prąd progowy (wyłączający): 1,32 A
• Pobór prądu przy pełnym obciążeniu: 1,2 A
• Wymiary siłownika (S × W × G): 58 × 122 × 500 mm
• Deklaracja CE, świadectwo CNBOP

Cechy szczególne

• Kompaktowy, niezawodny napęd bez łańcuchów i prowadnic
• Możliwość szybkiej zmiany kierunku pracy (prawe/lewe)
• Stabilne i precyzyjne otwieranie drzwi napowietrzających
• Bezproblemowa współpraca z centralami oddymiania AFG
• Duży wybór wariantów, umożliwiających dopasowanie do szerokości i typu skrzydła
• Możliwość pracy ze skrzydłami czynnymi i biernymi
• Dostępne wersje krótkie oraz modele dla drzwi dwuskrzydłowych

Napęd ramieniowy BS AFG w naszej ofercie

Napęd BS to sprawdzone i certyfikowane rozwiązanie do drzwi napowietrzających stosowanych w nowoczesnych systemach oddymiania. Dzięki dużej sile pchania, płynnemu działaniu oraz prostej konfiguracji doskonale sprawdza się w obiektach wymagających wysokiej niezawodności i bezpieczeństwa. Oferujemy pełną gamę modeli, akcesoriów montażowych oraz kompatybilnych central AFG. Skontaktuj się z nami, a dobierzemy odpowiedni wariant do Twojego projektu.
