Kołnierz ogniochronny INTU FR COLLAR (ST)

Kołnierz ogniochronny INTU FR COLLAR (ST) to element systemu zabezpieczeń przeciwpożarowych przeznaczony do ogniochronnego uszczelniania przejść rur z tworzyw sztucznych oraz metalowych w ścianach i stropach o określonej odporności ogniowej. Składa się z wkładu pęczniejącego na bazie grafitu o grubości nominalnej 2,0 mm, umieszczonego w obudowie z nierdzewnej blachy stalowej.
Obudowa wyposażona jest w klamrę służącą do spinania końców kołnierza i stabilizowania go na rurze oraz uchwyty montażowe umożliwiające mocowanie do przegrody. Wyrób charakteryzuje się wysoką skutecznością działania, gwarantując szczelność i izolacyjność ogniową do EI240.

Zastosowanie

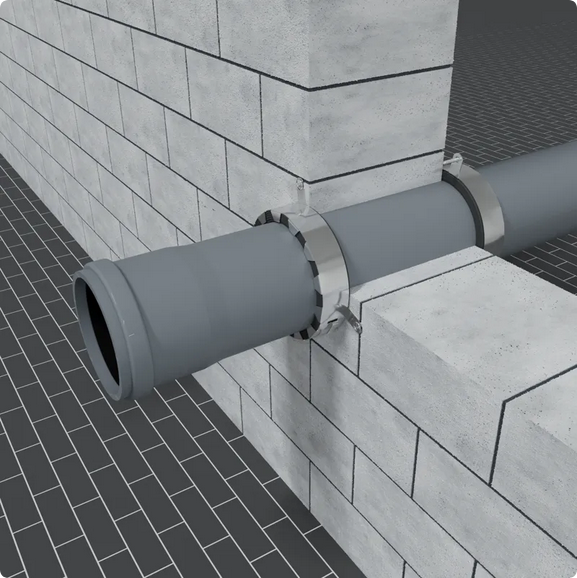

Kołnierz INTU FR COLLAR (ST) stosowany jest do zabezpieczania przejść instalacyjnych rur palnych i niepalnych, pojedynczych lub w wiązkach, przechodzących przez ściany i stropy, m.in.:

• ściany elastyczne o minimalnej grubości 100 mm (z dwóch płyt g-k typu F),

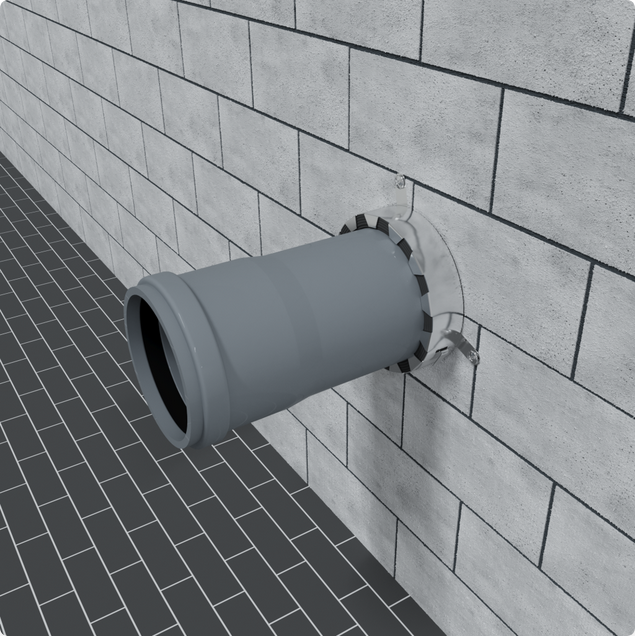

• ściany sztywne z betonu, betonu komórkowego lub elementów murowanych o gęstości ≥ 600 kg/m³,

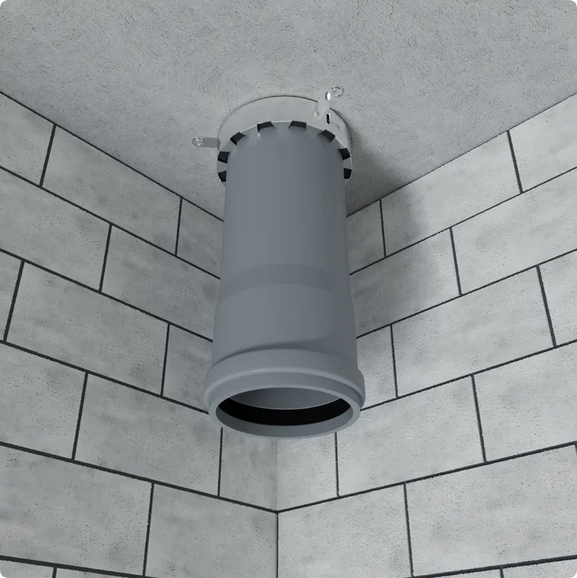

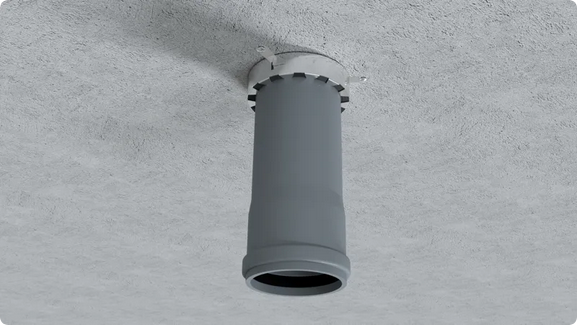

• stropy sztywne o minimalnej grubości 150 mm, wykonane z betonu lub żelbetu (ρ ≥ 1700 kg/m³).

Produkt przeznaczony jest do ochrony przejść rur z tworzyw PVC, PP, PE, HDPE oraz rur stalowych, zapewniając zachowanie szczelności ogniowej nawet w warunkach długotrwałej ekspozycji na ogień.

Właściwości i zalety

• Obudowa z nierdzewnej blachy stalowej odporna na korozję i uszkodzenia.
• Wkład grafitowy pęczniejący pod wpływem temperatury powyżej 140°C.
• Możliwość montażu w przegrodach sztywnych i elastycznych.
• Zapewnia odporność ogniową do EI240 zgodnie z ETA-19/0844.
• Łatwy i szybki montaż z wykorzystaniem klamry i uchwytów montażowych.
• Kompatybilny z masą ogniochronną ALFA FR MASTIC.
• Dostępny w szerokim zakresie średnic – od 32 mm do 500 mm.

Parametry techniczne

• Dostępne średnice: 32 mm – 500 mm
• Klasa odporności ogniowej: EI120 – EI240
• Temperatura aktywacji materiału: powyżej 140°C
• Materiał: nierdzewna stalowa obudowa z wkładem grafitowym
• Kolor: stal naturalna
• Montaż: ściany i stropy sztywne lub elastyczne
• Europejska Ocena Techniczna: ETA-19/0844
• Deklaracja Właściwości Użytkowych: DoP 2/2019
• Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0825/W

Warunki montażu (wytyczne)

• Ściana elastyczna: grubość ≥ 100 mm, dwustronna okładzina z płyt g-k typu F.
• Ściana sztywna: grubość ≥ 100 mm, wykonana z betonu lub elementów murowanych (ρ ≥ 600 kg/m³).
• Strop sztywny: grubość ≥ 150 mm, wykonany z betonu lub żelbetu (ρ ≥ 1700 kg/m³).

Montaż

1. Oczyścić otwór i rurę z kurzu, tłuszczu i zanieczyszczeń.
2. Dopasować kołnierz INTU FR COLLAR (ST) do średnicy rury.
3. Spiąć końce kołnierza za pomocą klamry i ustabilizować go na rurze.
4. Zamocować do przegrody przy użyciu uchwytów montażowych.
5. Szczeliny między otworem a ścianką rury wypełnić akrylową masą ogniochronną ALFA FR MASTIC.

Transport i przechowywanie

Transportować i przechowywać w suchych, chłodnych warunkach w temperaturze od +5°C do +35°C. Unikać działania mrozu i promieniowania UV. Produkt zachowuje właściwości przy prawidłowym przechowywaniu w zamkniętym opakowaniu.

Zgodność i dokumentacja

• Europejska Ocena Techniczna: ETA-19/0844
• Deklaracja Właściwości Użytkowych: DoP 2/2019
• Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0825/W
• Zgodność z normami: EN 1366-3, EN 13501-2

Kołnierz ogniochronny INTU FR COLLAR (ST) w naszej ofercie

Kołnierz INTU FR COLLAR (ST) to niezawodne i trwałe rozwiązanie do zabezpieczania przejść instalacyjnych rur, wymagających odporności na ogień i korozję. Dzięki wykonaniu z nierdzewnej stali produkt łączy wysoką estetykę z maksymalną wytrzymałością, zapewniając bezpieczeństwo instalacji na długie lata.
W naszym sklepie znajdziesz również szeroką gamę materiałów do przejść przeciwpożarowych – opaski, płyty, masy i akcesoria ALFASEAL, które pozwolą stworzyć kompletny, certyfikowany system ochrony ogniowej.
