Kołnierz ogniochronny INTU FR COLLAR L SLIM, ALFASEAL

Kołnierz ogniochronny INTU FR COLLAR L SLIM to uniwersalny element systemów przeciwpożarowych stosowany do uszczelniania przejść instalacyjnych rur palnych i niepalnych, kabli oraz rur kablowych w ścianach i stropach. Produkt składa się z minimum dwóch warstw materiału pęczniejącego na bazie grafitu o grubości 2 mm i szerokości 30 mm, umieszczonych w stalowej obudowie wykonanej z nierdzewnej blachy stalowej o grubości 0,5 mm. Obudowa wyposażona jest w uchwyty montażowe z otworami, przez które przeprowadzane są łączniki rozporowe mocujące kołnierz do przegrody.

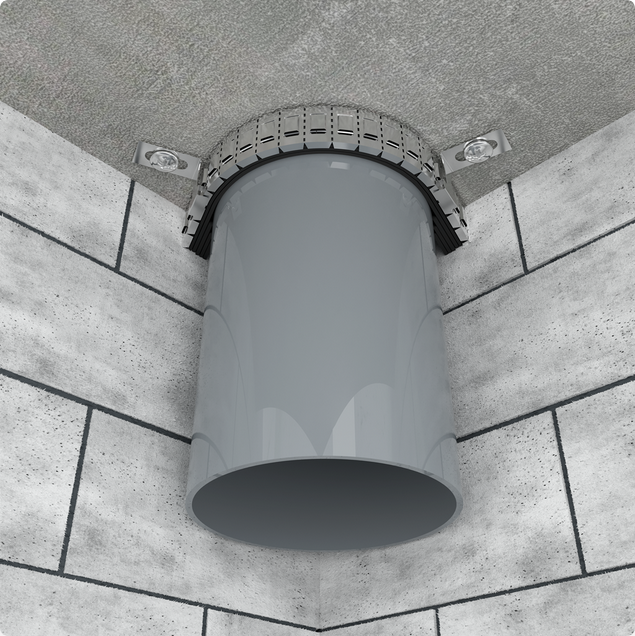

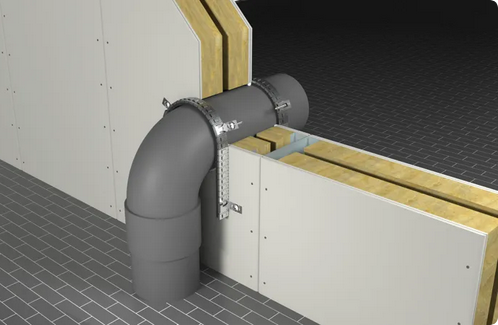

Kołnierz charakteryzuje się kompaktową konstrukcją i elastycznym zastosowaniem – może być stosowany wokół rur prowadzonych w trudno dostępnych miejscach, pod kątem, przy kolankach, w narożach lub przy wiązkach rur. W warunkach pożaru materiał pęczniejący zwiększa swoją objętość, wypełniając przestrzeń wokół rury i skutecznie zapobiegając rozprzestrzenianiu się ognia i dymu.

Zastosowanie

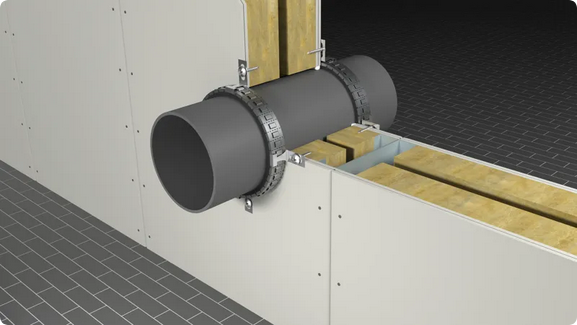

• Uszczelnianie przejść instalacyjnych rur palnych i niepalnych w ścianach elastycznych, sztywnych oraz w stropach.

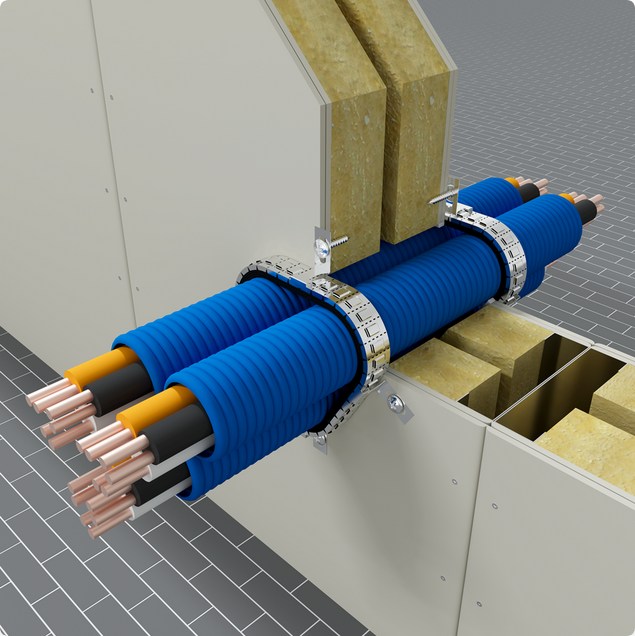

• Zabezpieczanie przejść kablowych i wiązek kabli w przegrodach o wymaganej odporności ogniowej.
• Do stosowania w instalacjach wewnętrznych – poziomych i pionowych.
• Kompatybilny z systemami INTU FR UNIBOARD i INTU FR UNICOAT P.
• Możliwość stosowania w połączeniu z masą ogniochronną ALFA FR MASTIC dla uszczelnienia szczelin wokół przejść.

Właściwości i zalety

• Uniwersalny kołnierz ogniochronny do rur o średnicach od 32 do 315 mm.
• Konstrukcja z nierdzewnej blachy stalowej – odporna na korozję i uszkodzenia mechaniczne.
• Wkład z substancji pęczniejącej na bazie grafitu – zwiększa swoją objętość pod wpływem ciepła, tworząc szczelne zabezpieczenie ogniowe.

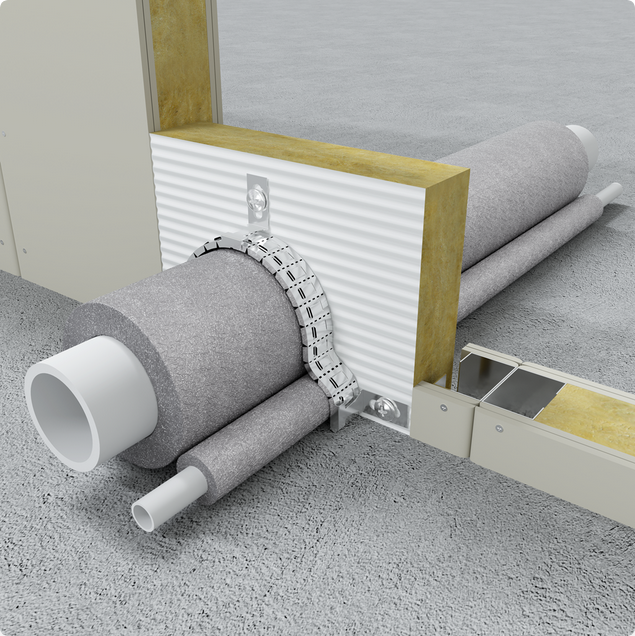

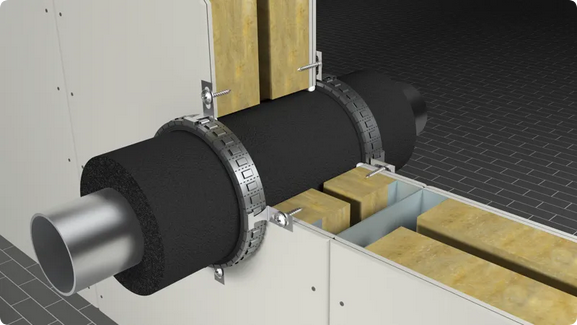

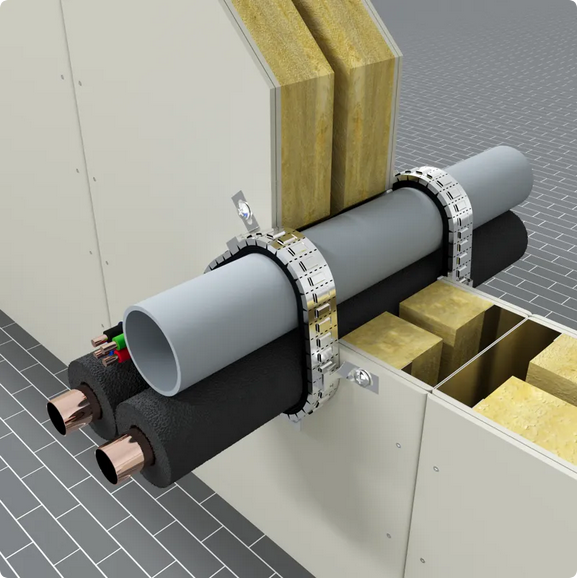

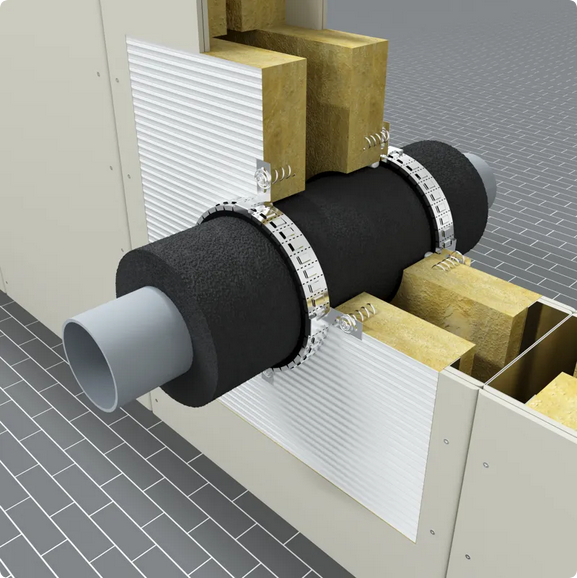

• Odpowiedni do montażu wokół rur pojedynczych, izolowanych, w wiązkach oraz przy rurach z tworzyw sztucznych.
• Możliwość wykonania kołnierza z rolki – dopasowanie do nietypowych średnic lub trudno dostępnych miejsc.
• Odporność ogniowa do klasy EI120 (zgodnie z ETA-24/0497).
• Łatwy montaż dzięki uchwytom i segmentowej budowie obudowy stalowej.
• Długa żywotność – przewidywany okres użytkowania 25 lat.

Parametry techniczne

• Rodzaj produktu: kołnierz ogniochronny do rur
• Materiał: grafitowy materiał pęczniejący w stalowej obudowie z blachy nierdzewnej
• Grubość obudowy stalowej: 0,5 mm
• Grubość materiału pęczniejącego: 2,0 mm
• Szerokość kołnierza: 30 mm
• Odporność ogniowa: EI120 (zgodnie z klasyfikacją ETA)
• Temperatura stosowania: +5°C do +35°C
• Okres przydatności: 25 lat
• Kolor: stal nierdzewna / grafitowy
• Zgodność: ETA-24/0497, DoP 2/2024, certyfikat 1488-CPR-1149/W

Warunki montażu (wytyczne)

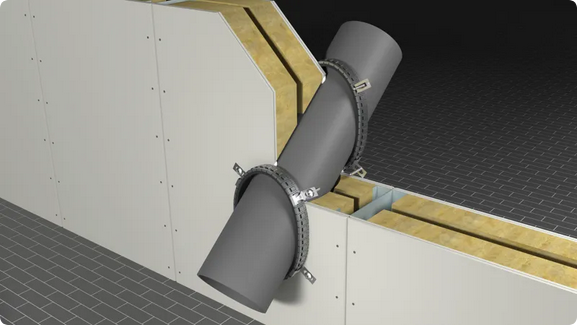

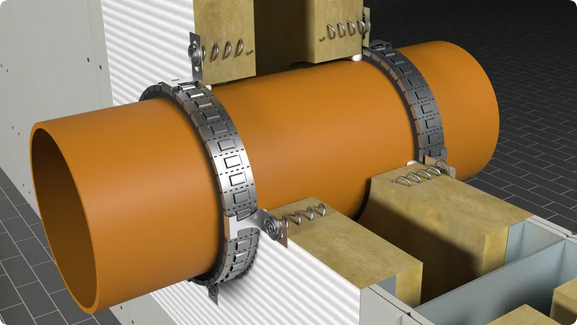

• Ściana elastyczna: grubość co najmniej 100 mm; obustronna okładzina z co najmniej dwóch płyt g-k (łączna grubość po jednej stronie ≥25 mm).

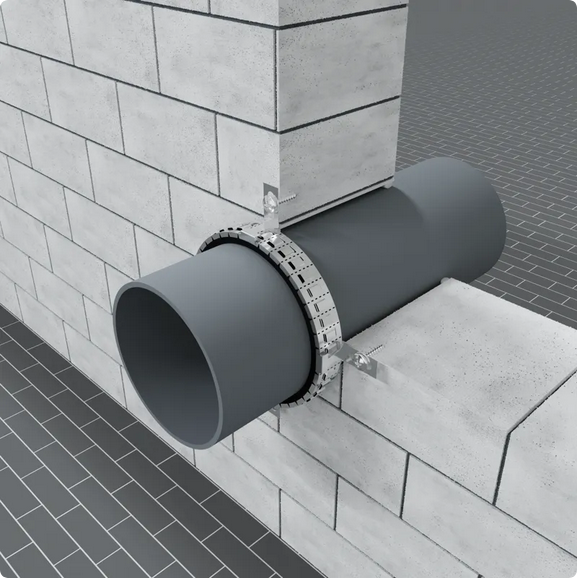

• Ściana sztywna: grubość co najmniej 100 mm; beton, cegła, beton komórkowy lub żelbet o gęstości ≥450 kg/m³.

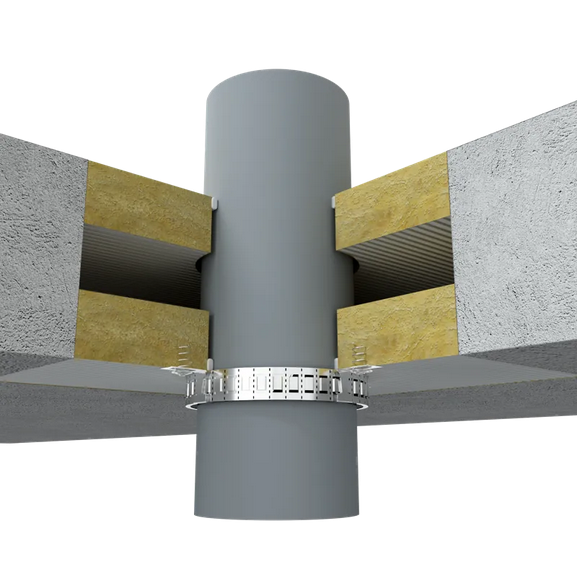

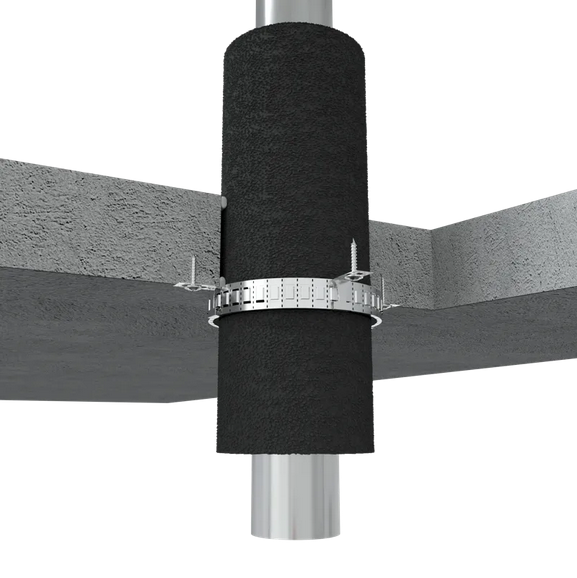

• Strop sztywny: grubość co najmniej 150 mm; beton lub żelbet o gęstości ≥550 kg/m³.

Sposób montażu

1. Oczyścić rurę i przegrodę z kurzu, brudu i tłuszczu.
2. Wypełnić szczeliny między rurą a przegrodą masą ogniochronną ALFA FR MASTIC.
3. Na podstawie średnicy rury dobrać odpowiednią długość wsadu pęczniejącego i obudowy stalowej.
4. Owinąć rurę taśmą pęczniejącą i założyć stalową obudowę kołnierza.
5. Przymocować kołnierz do przegrody za pomocą stalowych łączników przez uchwyty mocujące.
6. Wypełnić etykietę producenta i przykleić obok przejścia instalacyjnego.

Zgodność i dokumentacja

• Europejska Ocena Techniczna: ETA-24/0497
• Deklaracja Właściwości Użytkowych: DoP 2/2024
• Certyfikat stałości właściwości użytkowych: 1488-CPR-1149/W
• Klasyfikacja ogniowa wg EN 13501-2 i EAD 350454-00-1104
• Przewidywany okres użytkowania: 25 lat

Kołnierz ogniochronny INTU FR COLLAR L SLIM w naszej ofercie

Kołnierz ogniochronny INTU FR COLLAR L SLIM to skuteczny i uniwersalny element systemów zabezpieczeń przeciwpożarowych. Dzięki elastycznej konstrukcji umożliwia szybki montaż w ścianach i stropach, zapewniając pełną odporność ogniową przejść instalacyjnych. Sprawdź dostępność produktu w naszym sklepie ppoż i zamów online – oferujemy również kompatybilne płyty INTU FR UNIBOARD i farby ablacyjne INTU FR UNICOAT P.
