Kołnierz ogniochronny INTU FR COLLAR, ALFASEAL

Kołnierz ogniochronny INTU FR COLLAR to skuteczny element systemu zabezpieczeń przeciwpożarowych, przeznaczony do ogniochronnego uszczelniania przejść rur z tworzyw sztucznych (PVC, PP, PE, HDPE) przez ściany i stropy o określonej odporności ogniowej. Składa się z elastycznego wkładu wykonanego z materiału na bazie grafitu, który pęcznieje pod wpływem temperatury powyżej 140°C, oraz zewnętrznej obudowy wykonanej z blachy stalowej, zabezpieczonej antykorozyjnie powłoką malarską w kolorze czerwonym.
Stalowa obudowa kołnierza wyposażona jest w specjalny zamek służący do spinania końców i stabilizowania go na rurze oraz uchwyty montażowe mocujące kołnierz do przegrody. Kołnierze INTU FR COLLAR zapewniają odporność ogniową do klasy EI240.

Zastosowanie

Kołnierz INTU FR COLLAR stosowany jest do ogniochronnego zabezpieczania przejść instalacyjnych rur palnych i niepalnych, pojedynczych lub w wiązkach, przechodzących przez:

• ściany elastyczne o grubości co najmniej 100 mm (z dwóch płyt g-k typu F),

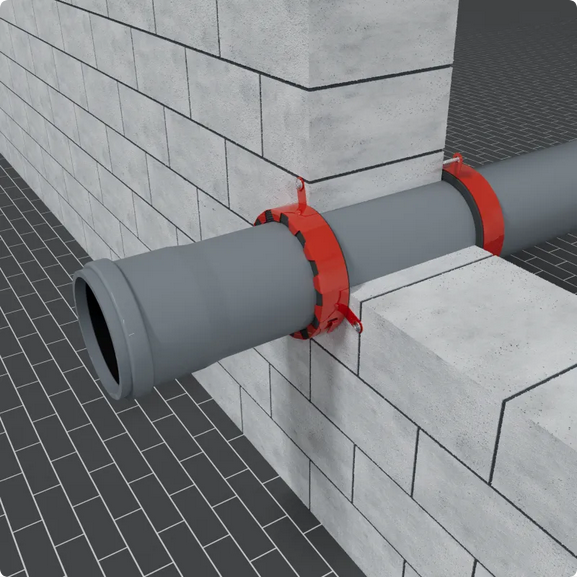

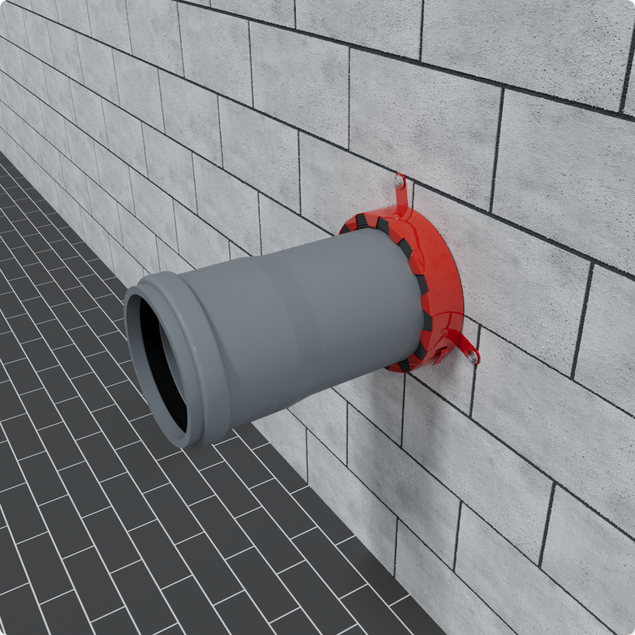

• ściany sztywne z betonu, betonu komórkowego lub elementów murowanych (gęstość ≥ 600 kg/m³),

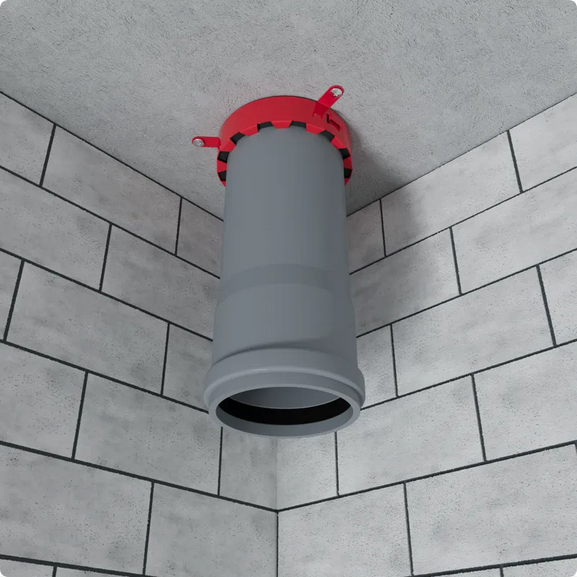

• stropy sztywne o grubości min. 150 mm wykonane z betonu lub żelbetu.

Kołnierz przeznaczony jest do zabezpieczenia rur z tworzyw PVC, PP, PE i HDPE, zachowując szczelność i izolacyjność ogniową przejść instalacyjnych do EI240.

Właściwości i zalety

• Pęczniejący wkład grafitowy aktywujący się w temperaturze powyżej 140°C.
• Trwała, stalowa konstrukcja z antykorozyjną powłoką malarską w kolorze czerwonym.
• Odpowiedni do zabezpieczania rur z tworzyw sztucznych w ścianach i stropach.
• Łatwy i szybki montaż dzięki zamkowi spinającemu końce kołnierza.
• Możliwość zastosowania w przegrodach elastycznych, sztywnych i stropowych.
• Zapewnia szczelność i izolacyjność ogniową do EI240 (zgodnie z ETA-19/0844).

Parametry techniczne

• Dostępne średnice: 32 mm – 315 mm
• Klasa odporności ogniowej: EI120 – EI240
• Temperatura aktywacji materiału: powyżej 140°C
• Materiał: stalowa obudowa z wkładem grafitowym
• Kolor: czerwony
• Montaż: w ścianach i stropach sztywnych lub elastycznych
• Europejska Ocena Techniczna: ETA-19/0844
• Deklaracja Właściwości Użytkowych: DoP 2/2019
• Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0825/W

Warunki montażu (wytyczne)

• Ściana elastyczna: grubość ≥ 100 mm, okładzina z dwóch płyt g-k typu F.
• Ściana sztywna: grubość ≥ 100 mm, beton lub elementy murowane (ρ ≥ 600 kg/m³).
• Strop sztywny: grubość ≥ 150 mm, beton lub żelbet (ρ ≥ 1700 kg/m³).

Montaż

1. Oczyścić otwór i rurę z kurzu, brudu i tłuszczu.
2. Dopasować kołnierz INTU FR COLLAR do średnicy rury.
3. Spiąć końce kołnierza zamkiem i ustabilizować na rurze.
4. Zamocować do przegrody przy użyciu uchwytów montażowych.
5. Szczelinę między otworem a ścianką rury wypełnić akrylową masą ogniochronną ALFA FR MASTIC.

Transport i przechowywanie

Transportować i przechowywać w suchych, chłodnych warunkach w temperaturze od +5°C do +35°C. Unikać ekspozycji na promieniowanie UV i działanie mrozu.

Zgodność i dokumentacja

• Europejska Ocena Techniczna: ETA-19/0844
• Deklaracja Właściwości Użytkowych: DoP 2/2019
• Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0825/W
• Zgodność z normami: EN 1366-3, EN 13501-2

Kołnierz ogniochronny INTU FR COLLAR, ALFASEAL w naszej ofercie

Kołnierz INTU FR COLLAR to niezawodne rozwiązanie w ochronie przejść instalacyjnych rur palnych. Łączy prosty montaż z wysoką skutecznością, gwarantując szczelność ogniową nawet do EI240. W naszej ofercie znajdziesz także masy, płyty i opaski ogniochronne, które tworzą kompleksowe systemy zabezpieczeń ppoż. — wszystko, czego potrzebujesz do skutecznej ochrony instalacji.
