Kołnierz ogniochronny CarboCollar CC SLIM,  Carboline

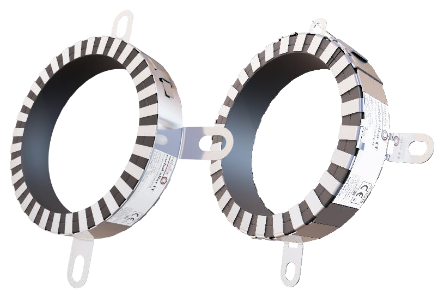

Kołnierz ogniochronny CarboCollar CC SLIM to profesjonalny element ochrony ppoż opracowany przez Carboline Polska. Jest przeznaczony do ogniochronnego uszczelniania przejść instalacyjnych i przejść mieszanych w ścianach oraz stropach. Konstrukcja wykonana jest z jednolitej lub wielosegmentowej nierdzewnej blachy stalowej, wewnątrz której znajdują się wkłady z materiału pęczniejącego. W warunkach pożaru wkład pęcznieje i zwiększa swoją objętość, skutecznie zamykając otwór wokół rury lub kabla. Dzięki wysokości 30 mm, kołnierz stanowi kompaktowe, a jednocześnie niezawodne zabezpieczenie ogniowe EI 30 do EI 180.

Zastosowanie i przeznaczenie CarboCollar CC SLIM

Kołnierze CarboCollar CC SLIM stosować można do:

• rur palnych bez izolacji i w izolacji z pianki FEF lub PE,
• rur metalowych izolowanych pianką FEF lub PE,
• kabli elektrycznych i wiązek kabli,
• kolanek rur montowanych tuż pod stropem,
• przejść instalacyjnych o średnicy rury do 160 mm.

Znajdują zastosowanie w ścianach sztywnych (beton, cegła, kratówki), ścianach podatnych (płyty g-k min. 125 mm) oraz w stropach żelbetowych o gęstości min. 1700 kg/m³ i grubości min. 150 mm. Mogą być używane przy pojedynczych rurach, rurach w grupach (np. 4 sztuki) oraz przy kablach i wiązkach kabli.

Konstrukcja i obudowa

1. Stalowa obudowa wyposażona jest w klamrę służącą do spinania i stabilizowania go na rurze.
2. Uchwyty montażowe z otworami umożliwiają zastosowanie stalowych łączników rozporowych mocujących kołnierz ogniochronny do przegrody.
3. Produkt dostarczany jest jako gotowy wyrób lub w formie zestawu montażowego, dopasowanego do potrzeb placu budowy.

Montaż kołnierza ogniochronnego CarboCollar CC SLIM

1. Przygotować rurę i przegrodę – wypełnić szczelinę zaprawą cementową, wygładzić powierzchnię (można użyć Flame Cabel Pasta A).
2. Umieścić kołnierz na rurze i zamknąć klamrę spinającą.
3. Mocować do przegrody za pomocą stalowych kołków rozporowych (M6x60 lub M8x80).
4. W przypadku ścian wymagane jest zastosowanie dwóch kołnierzy – po obu stronach przegrody. W przypadku stropów montuje się tylko od dolnej strony.
5. Oznaczyć wykonane przejście przy pomocy etykiety i metryczki dołączonej do produktu.

Instrukcja montażowa zgodna jest z wytycznymi CC-IM1 / CC-IM2

Parametry techniczne

• Klasa odporności ogniowej: do EI 180 C/U, U/C
• Reakcja na ogień: B-s2, d0
• Zakres temperatury przechowywania: +5°C do +30°C
• Klasa środowiska: Z1, Z2
• Okres trwałości do aplikacji: brak limitu, zalecane ≤ 24 miesiące
• Opakowanie handlowe: 1 sztuka

Normy i certyfikaty

• Europejska Aprobata Techniczna: ETA-16/0189
• Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0579/W
• Europejska Deklaracja Właściwości Użytkowych: DoP CC-009-1-2023-06-02

Carbocollar 30 mm, Carboline w Naszej ofercie

CarboCollar CC SLIM to profesjonalny wyrób przeznaczony do ogniochronnego uszczelniania przejść instalacyjnych i mieszanych w ścianach i stropach. Dzięki zastosowaniu wkładów z materiału pęczniejącego oraz stalowej obudowy z klamrą, zapewnia skuteczną i trwałą ochronę ogniową do EI 180. Produkt sprawdza się w instalacjach wodnych, kanalizacyjnych, wentylacyjnych oraz przy zabezpieczaniu kabli.
