Klapa dymowa PS2 1-skrzydłowa CO2+230V pneumatyczna z przewietrzaniem, KERA AWAK

Klapa dymowa PS2 1-skrzydłowa CO2+230V (oddymiająco-przewietrzająca) na dachy płaskie (do 15°) w wersji hybrydowej:

• Oddymianie realizuje niezależny układ pneumatyczny CO₂ (bardzo szybkie, pełne otwarcie).

• Codzienne przewietrzanie zapewnia napęd 230 V AC (otwarcia w trybie komfortowym).

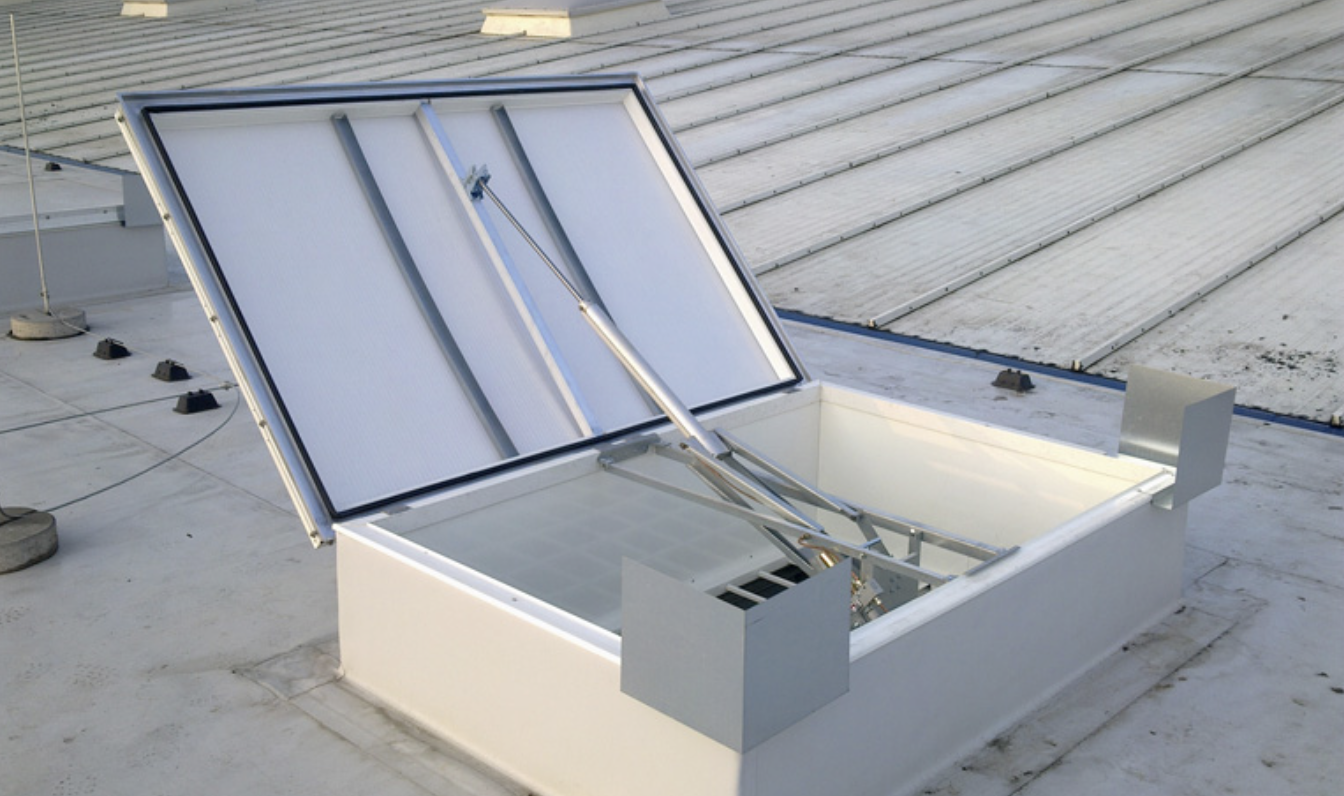

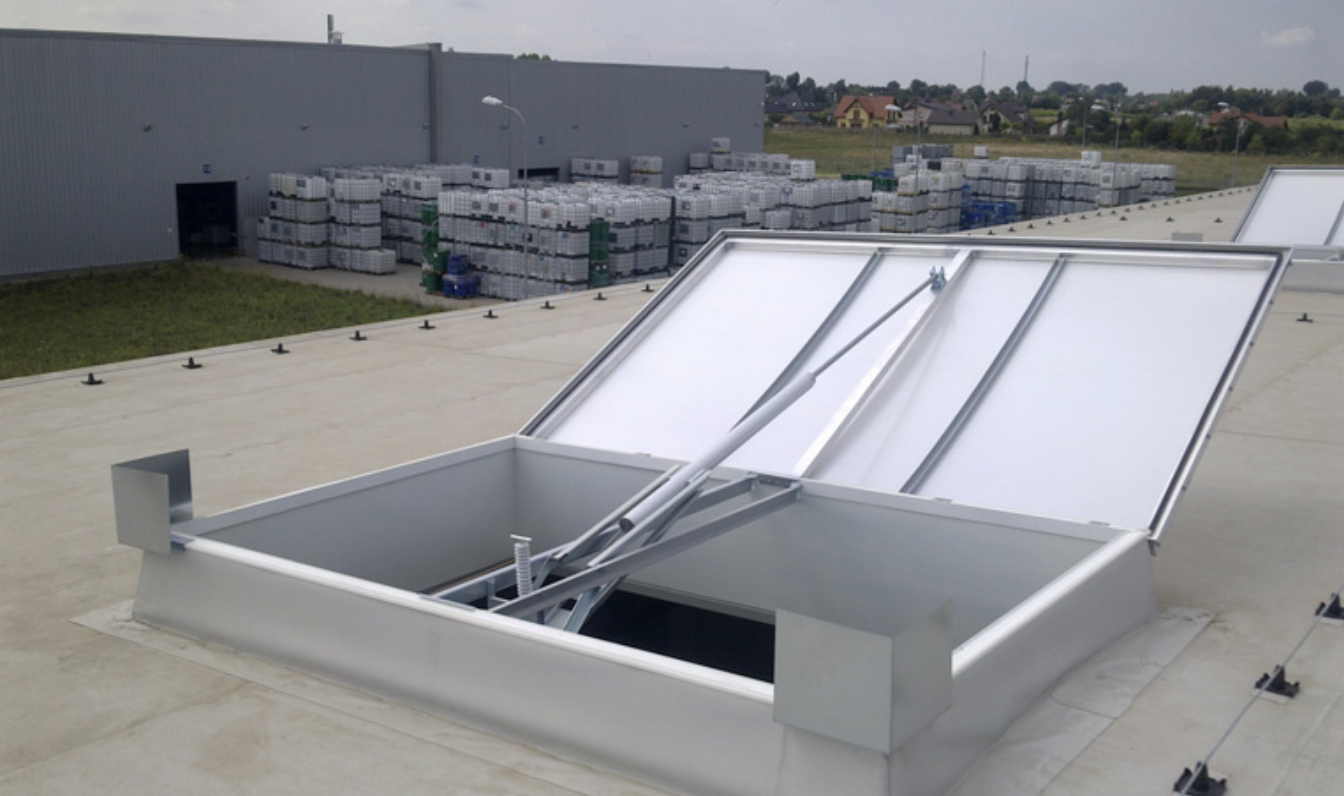

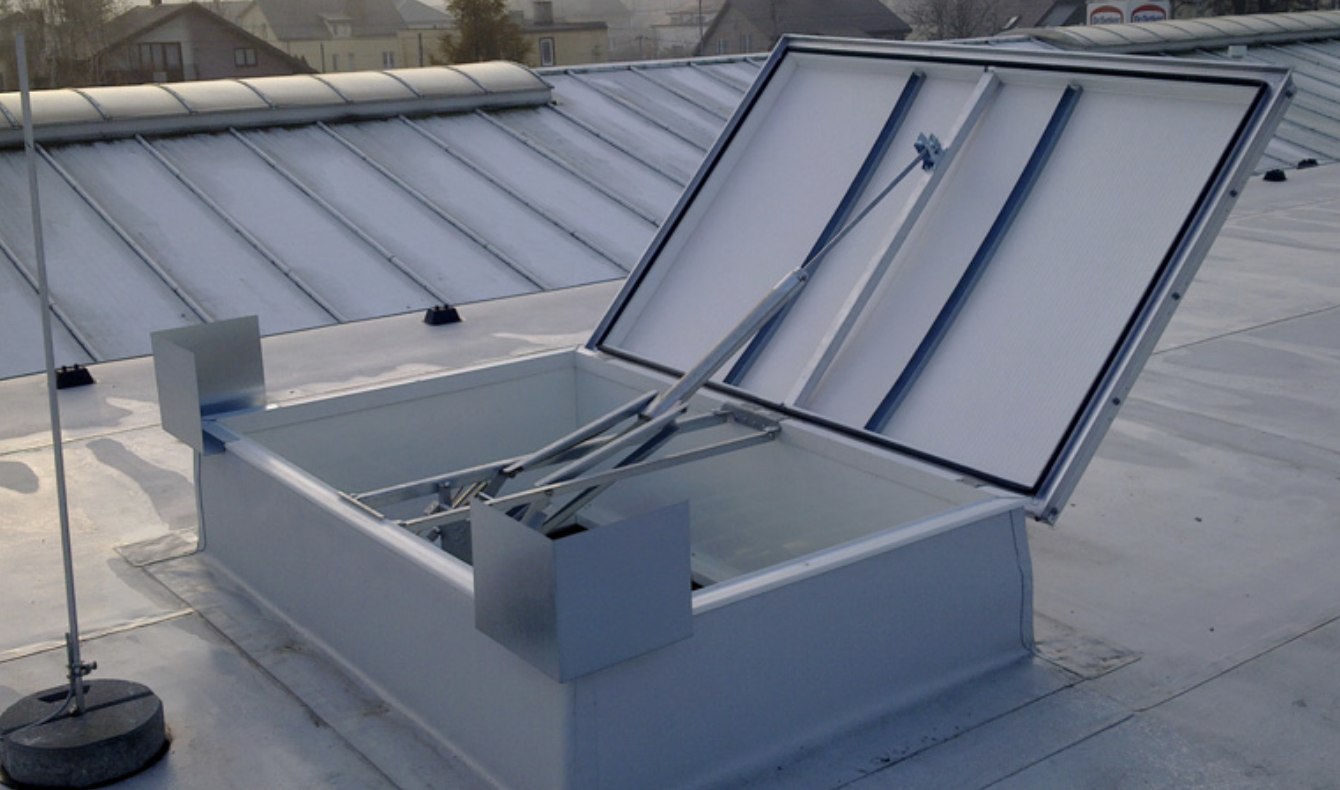

Podstawa prosto-skośna PS2 z ocynkowanej stali (wys. 300–1000 mm) i szeroki wybór pokryć (także NRO Kera Fire Protect) pozwalają dopasować izolacyjność i przepuszczalność światła. Nożycowy siłownik w polu klapy nie wystaje, co zwiększa bezpieczeństwo ewakuacji.

Właściwości klapy

Najważniejsze cechy

• konstrukcja 1-skrzydłowa; dachy płaskie do 15°
• podstawa PS2: stal ocynkowana ≥ 1,25 mm; wysokość 300–1000 mm (standard 350/500/750)
• pokrycia: poliwęglan komorowy 10/16/20/25 mm (UV), panele NRO Kera Fire Protect 21/27/33 mm, akryl lub PC lity; wersje przezroczyste lub opal
• hybrydowy napęd:
• CO₂ (pneumatyczny) – pełne otwarcie do skrajnego położenia na potrzeby oddymiania, bez zasilania elektrycznego w siłowniku,
• 230 V AC (elektryczny) – płynne otwarcia do przewietrzania i zamykanie po cyklu; możliwość ustawienia kąta uchyłu
• opcje: Solar Control, wiatrownica/owiewki, dysza kierunkowa (większa powierzchnia czynna), funkcja wyłazu, kolorystyka RAL

Zastosowanie

Oddymianie klatek schodowych, hal, magazynów i obiektów użyteczności publicznej oraz naturalna wentylacja dzienna i doświetlanie pomieszczeń.

Zasada działania (CO₂ + 230 V)

Oddymianie – układ pneumatyczny CO₂

• Automatyczne uruchomienie przez termowyzwalacz z bezpiecznikiem topikowym (68 °C standard; dostępne 93/110/141/182 °C). Iglica przebija osłonę naboju CO₂ (ok. 20–150 g); gaz przewodami trafia do siłownika nożycowego i otwiera skrzydło do pełnego położenia.
• Ręczne otwarcie ze skrzynki alarmowej:

  • System I (skrzynka właściwa) – dla pojedynczych klap/małych grup; przebicie naboju 20–150 g.

  • System II (skrzynka + zasobnik) – dla większych grup; przebicie naboju 20/40 g wyzwala zasobnik 300–1500 g, który otwiera klapy w strefie.

• Integracja z SSP: możliwość doposażenia skrzynki w elektrozawór 24 V DC – automatyczne uruchomienie po impulsie z CSP.
• Po zadziałaniu układu CO₂ wymagane uzupełnienie nabojów i reset instalacji.

Przewietrzanie – napęd 230 V

• Niezależny napęd 230 V AC (siłownik elektryczny) do komfortowego wietrzenia: sterowanie lokalnym przyciskiem, z centralki przewietrzania, zegara, automatyki pogodowej itp.
• Priorytet pożarowy: w przypadku alarmu układ CO₂ ma pierwszeństwo – klapa przechodzi w pełne otwarcie oddymiające, a tryb wentylacji zostaje przerwany.
• Regulowany kąt uchyłu (ustawiany w sterowaniu), automatyczne domykanie po cyklu.

Specyfikacja techniczna

• Typ: klapa dymowa KERA AWAK PS2, 1-skrzydłowa, pneumatyczna CO₂ + 230 V (przewietrzanie)
• Podstawa: prosto-skośna PS2, stal ocynkowana ≥ 1,25 mm
• Wysokość podstawy: 300–1000 mm (standard 350/500/750 mm)
• Pokrycie: poliwęglan komorowy 10–25 mm, panele NRO Kera Fire Protect 21–33 mm, akryl lub PC lity
• Kolorystyka: RAL
• Napęd oddymiania: pneumatyczny CO₂ (naboje wg konfiguracji; siłownik nożycowy)
• Napęd przewietrzania: elektryczny 230 V AC (regulowany uchył, zamykanie po cyklu)
• Opcje: Solar Control, wiatrownice/owiewki, dysza kierunkowa, funkcja wyłazu
• Odporność na ogień zewnętrzny: w wersji NRO
• Parametry cieplne: zgodne z zastosowanym pokryciem i izolacją podstawy

Klapa dymowa PS2 1-skrzydłowa CO2+230V w Naszej ofercie

Dostarczamy klapy KERA AWAK PS2 w wersji CO₂ + 230 V we wszystkich typowych rozmiarach A/B, z podstawą PS2 (350/500/750 mm lub 300–1000 mm) i pokryciami: PC komorowy 10–25 mm, PC lity/akryl oraz panele NRO Kera Fire Protect 21–33 mm. Dobieramy kolor RAL, akcesoria zwiększające powierzchnię czynną (wiatrownice/owiewki, dysza kierunkowa) oraz funkcję wyłazu. Konfigurujemy układ sterowania: System I/II dla grup klap, termowyzwalacze 68/93/110/141/182°C, integrację z CSP (elektrozawór 24 V DC) i napęd 230 V do przewietrzania. Zapewniamy wsparcie doboru, wycenę i kompletację zestawu pod projekt.
