Centrala oddymiania AFG-ZSP-4024 56A–80A, AFG

Centrale oddymiania serii AFG-ZSP-4024 56A–80A to najwyższe modele w rodzinie AFG, przeznaczone do największych i najbardziej rozbudowanych obiektów, gdzie system oddymiania musi obsługiwać wiele linii i grup przewietrzania. W zależności od wersji, centrale oferują od 1 do 10 linii oddymiania i od 5 do 10 grup przewietrzania.

Wyposażone w certyfikowany zasilacz AFG-ZSP, spełniają normy EN 54-4 i EN 12101-10, a także posiadają dopuszczenie CNBOP-PIB. Konstrukcja stalowej obudowy oraz możliwość zastosowania większych zestawów akumulatorów zapewniają stabilne i bezpieczne działanie w najbardziej wymagających warunkach.

Najważniejsze cechy

• napięcie pracy: 24VDC
• moc wyjściowa: 56A, 60A, 64A, 72A, 80A (w zależności od wersji)
• obsługa od 1 do 10 linii oddymiania i do 10 grup przewietrzania
• współpraca z SSP, przyciskami RPO-02, czujkami dymu i przyciskami przewietrzania PP
• obsługa czujek pogodowych (deszcz/wiatr)
• tryby pracy: NORMALNY / ZE / WEN / ODWROTNY

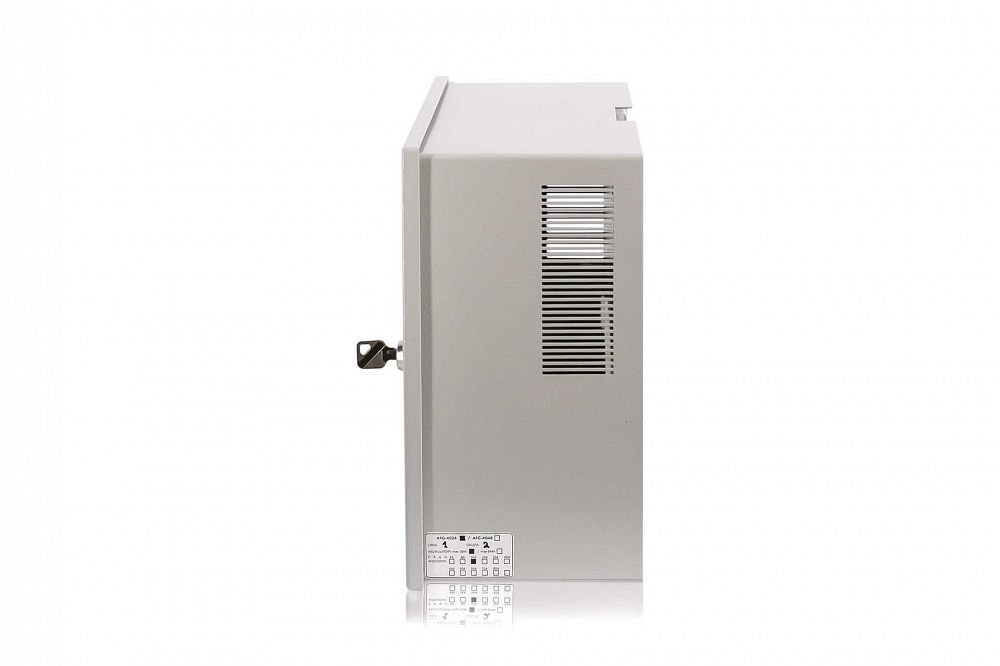

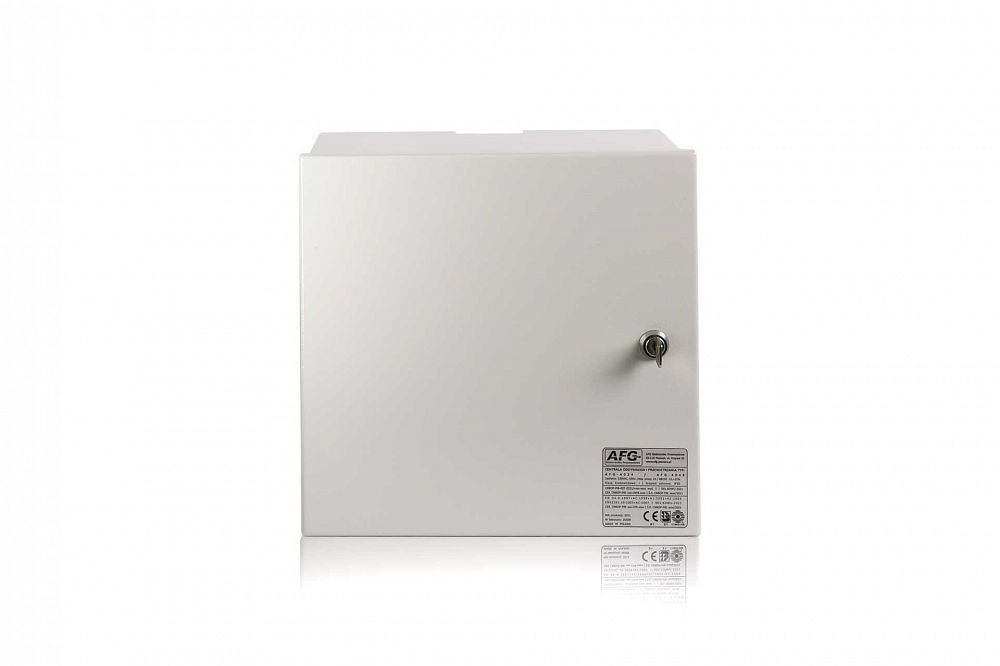

• obudowa stalowa natynkowa, RAL7035

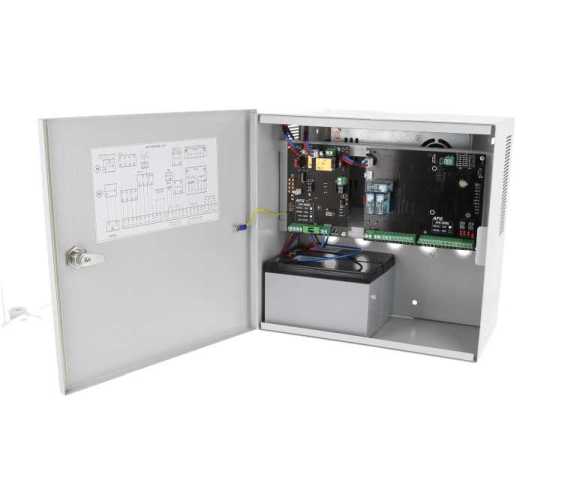

• akumulatory buforowe: od 4 × 12Ah do 6 × 12Ah + dodatkowe 2 × 7Ah (zależnie od wersji)

Zastosowanie: centrala oddymiania AFG-ZSP-4024

Centrale sterują i dostarczają energię elektryczną 24VDC do:

• napędów klap i okien oddymiających,
• zatrzasków i wyzwalaczy elektromagnetycznych,
• siłowników trójprzewodowych klap ppoż. (np. Belimo),
• siłowników drzwi napowietrzających i kurtyn dymowych,
• styczników i falowników wentylatorów nawiewnych i oddymiających.

Wersje central AFG-ZSP-4024 56A–80A

• 56A 1L7G – 1 linia oddymiania, 7 grup przewietrzania,
• 56A 7L7G – 7 linii oddymiania, 7 grup przewietrzania,
• 60A 1L5G – 1 linia oddymiania, 5 grup przewietrzania,
• 64A 1L8G – 1 linia oddymiania, 8 grup przewietrzania,
• 64A 8L8G – 8 linii oddymiania, 8 grup przewietrzania,
• 72A 1L6G – 1 linia oddymiania, 6 grup przewietrzania,
• 72A 1L9G – 1 linia oddymiania, 9 grup przewietrzania,
• 72A 9L9G – 9 linii oddymiania, 9 grup przewietrzania,
• 80A 1L10G – 1 linia oddymiania, 10 grup przewietrzania,
• 80A 10L10G – 10 linii oddymiania, 10 grup przewietrzania.

Specyfikacja techniczna (56A–80A)

• zasilanie: 230VAC, 50Hz
• napięcie pracy: 20,5 ÷ 28,5VDC
• obciążalność prądowa: 56A / 60A / 64A / 72A / 80A
• linie dozorowe: 3 szt. (do 15 elementów na linii)

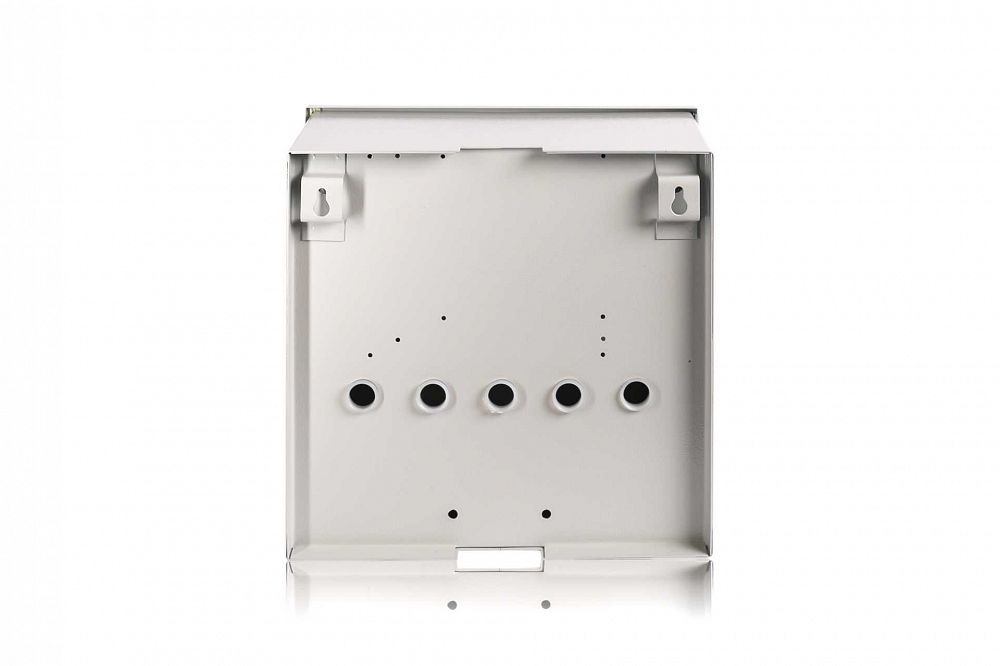

• obudowa: metalowa, natynkowa, RAL7035
• wymiary: od 80,0 × 60,0 × 21,0 cm do 120,0 × 60,0 × 30,0 cm
• waga (bez akumulatorów): od 38 kg do 65 kg
• akumulatory: 4 × 12Ah, 6 × 12Ah + opcjonalnie 2 × 7Ah (zależnie od wersji)
• stopień ochrony: IP30
• temperatura pracy: -10°C ÷ +55°C
• zgodność: EN 54-4:1997+A2:2006, EN 12101-10:2005+AC:2007
• certyfikaty: CNBOP-PIB

Normy i certyfikaty

• EN 54-4 – zasilacze do systemów sygnalizacji pożarowej,
• EN 12101-10 – zasilanie urządzeń systemów oddymiania,
• CNBOP-PIB – krajowa ocena techniczna i świadectwo dopuszczenia.

Seria AFG-ZSP-4024 w naszej ofercie

Centrale oddymiania AFG-4024 o mocy 56A–80A to rozwiązania dedykowane do największych instalacji, gdzie wymagana jest obsługa wielu linii i grup przewietrzania. Jeśli szukasz central, które zapewnią pełną kontrolę nad rozbudowanymi systemami oddymiania, wybór serii 56A–80A to inwestycja w najwyższy poziom bezpieczeństwa i niezawodności.
